QL-PIC280PIC单片机高性能开发生产型编程器

支持器件列表 软件界面查看 包装清单及价格 软件

QL-PIC280编程器/烧写器的适用范围:PIC单片机的学习,产品开发,产品调试,PIC单片机的批量生产烧写.

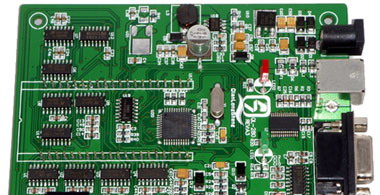

编程器硬件特点

■ 外型尺寸：120＊95＊26mm；　净重：160g

■ 待机电流：＜40mA；工作电流：80－180mA

■ 支持器件全,支持的器件包括几乎PIC全系列如PIC10XXX/12XXX/16CXXX/16FXX/18XXX,还支持24XXX与93CXX的串行EEPROM.

■ 硬件采用大功率电子开关全开放式设计,烧写更可靠,烧写深度更深,升级增加器件更方便.

■ 所有芯片的插放全采用锁紧座1脚对齐的方式,使用更方便,量产速度更快.

■ 编程器采用40针原装进口镀金插座,可直接对8脚到40脚的DIP器件进行编程。

■ 通过贴片适配器或ICSP，可支持贴片器件或引脚数大于40PIN的器件。

■ 具有USB和串口两种通信方式,方便没有串口的笔记本电脑使用,USB与串口的切换全电子开关自动切换,不需要手动跳线.

■ 对于10FXX系列/16F57/16F59的直插器件也可以直接在座上烧写,不需要适配器(较多上仟元的编程器烧它们都要加适配器的).

■ 器件算法完全由软件实现，硬件具有在线升级功能，有效保护用户投资利益。

■ 有完善的过流保护电路，不会因芯片短路而损坏编程器。

■ 连接USB口通讯时，可不用外接电源。

■ 内置高速单片机，自动校验数据，确保系统可靠性。

■ 高速编程，烧录PIC16F72，擦除+查空+编程+验证，仅3秒。

■ 采用表面贴片工艺生产，可靠性高，使用寿命长；

■ 编程器体积小巧，单线连接方便外出携带;

■ 通过内置的ICSP接口(ICSP接口完全兼容于MICROCHIP的ICD接口)，可以直接支持ICSP（在线路板编程）而无需任何附加装置，用户可以等电路板焊好后，再写入程序，对于FLASH单片机，更是可以完成在线升级功能。

编程器软件特点

■ 全中文界面,中文在线帮助系统，方便用户使用。(连配置位的设置也全部做成了中文的,有利于初学者使用)

■ 同时我们还提供了英文版的烧写软件，为海外客户的使用提供了方便。

■ 具有设定芯片接触可靠后自动编程功能，便于批量生产。(只需把芯片放入而无需按任何安按键即可完成芯片的烧写）.

■ 自动编程时芯片插入完成时间可调整，降低因误检测而造成的时间浪费，进一步提高生产效率

■ 具有编程计数功能,可预设烧写数量，并对烧写数量计数.

■ 系列号自动增加功能,可设置自增区域/自增进制/自增起始地址/结束地址/自增步长,可设置自增时忽略高字节.

■ 自动识别文件中的配置字及内部EEPROM数据。

■ 全面的信息提示，烧写的过程同时有声音提示,让用户清楚了解工作状态 .

■ 具有自动检测编程器硬件功能,软件启动时自动检测及设置编程器硬件,无须手动设置及可使用.

■ 设有烧写数据监测。通过计算校验和，能够立即发现烧写数据是否被改变.校验和公式遵从Microchip定义.

■ 可以方便地读出芯片程序区的内容.

■ 兼容Windows98和Windows2000/NT,WindowsXP,Windows 2003等操作系统.

■ 程序支持*.HEX或*.BIN文件的载入,可支持*.BIN文件转换为*.HEX格式.

■ 可以直接烧写解密单片机获得的BIN文件而不需要做任何的设置

■ 可以自动保护芯片的时钟校准值不被擦除

■ 自动更新文件,用于产品开发调试更方便

■支持通过的编程器软件可对编程器内部的CPU程序执行升级的功能，为售后提供方便，限度的保障了用户的投资利益

编程器的烧写速度（以下为实测）

编程器支持器件列表(软件将随PIC的新推出器件不断升级,升级方便,本编程器硬件软件都支持在线升级,升级信息将在网站公布)

下面是这个操作简单、使用方便的QL-PIC280的编程器软件界面.

PIC的工程师特别是初学PIC的朋友们，最头痛的可能也非编程器的配置位设置莫属了，相信很多朋友都碰到过类似的问题，幸幸苦苦写好一个程序，软件调试全部都正常，可是烧进片子怎么样也运行不正常，头痛啊！！几天找不到问题，且发觉是配置位选错了，或编程器的配置位选择难于理解。

如果你选择了QL-PIC280编程器，就没有上面的问题出现了，其配置位友好的选择界面和中文的标识，相信再初学PIC单片机的朋友也不会选错了，让我们来看看它的配置位选项吧，如下图：

下面这个是87X系列芯片的配置位设置界面.

补充说明:本编程器QL-PIC280采用边编程边校验的方式.

关于边编程边校验。所谓边编程边校验，是指编程器在每编程一个字节后，都先校验当前编程的字节的正确性，如果不正确，则要继续进一步烧写，直至编程正确或超过限定次数报错。PIC系列芯片有一个特点，就是加密以后将不能被进一步编程，因此加密位总是在才写入。这样，如果编程器在编程的过程中没有随时校验编程的正确性，而其中又有某个字节尚未烧写正确的话，写入加密位后，也就失去了本来可以进一步烧写的机会，造成不必要的芯片报废。

如何检验一个编程器是否是边编程边校验的？其实方法很简单，接好编程器后，不放入芯片，进行编程操作（注意不应该写空数据FF，缓冲区内应该有内容），这时因为没有放芯片，因此校验肯定会不正确，如果编程器一开始马上就报告烧写错误，说明该编程器是随时校验的，反之，如果看到编程器要等到所有数据都烧写完后，才报告错误，说明该编程器不是边编程边校验的.

关于对串行EEPROM的支持。本产品是支持串行EEPROM的编程。如果您在设计中使用过串行EEPROM，您一定对在程序调试时因为无法知道程序是否将数据正确地写入了EEPROM或无法在EEPROM中预置必要的参数所带来的苦恼记忆尤新，您也就会知道这项功能的重要性。

为什么烧PIC单片机用PIC单片机专用烧写器呢?

通用烧写器普遍存在的问题：目前市面上有不少通用烧写器， 亦提供PIC单片机的烧录功能。 其功能亦有不错的表现， 烧写之成功率也不差。

但大多数的通用烧写器仍免不了下列几项缺点：

操作步骤复杂： 由于必须同时提供多种品牌烧写使用，且每一品牌又有多种系列产品。 无可避免的， 操作上势必多出许多步骤。 如果再对该产品不熟， 要对号入座，还真得费一番功夫。

会挑个人计算机(PC)： 在软件方面、 时序（Timing）必须由个人计算机（PC）产生，然而新旧计算机之执行速度相差数倍甚至百倍，至使太新或太旧PC的没法使用。 在硬件方面、 由于阻抗的匹配和I/O端口设定的问题，使得传输工作就跟得了癌症一样，回天乏术。

配置位设计不直观,或采用英文配置位标示,这给对PIC配置位不熟的使用者极为不便. 大部分通用编程器不能读入HEX文件或BIN文件中的配置位及EEPROM，每次烧写都需要手动设置，非PIC工程师更是不知道如何设置这些，我们的QL-PIC280可以自动读入HEX文件或芯片解密后获得的BIN文件中的配置字与EEPROM，完全不需要手动设置，即使外行人用它也能正确烧写PIC单片机。

大部分通用编程器在执行擦除命令时会把PIC单片机内部的时钟校准值擦掉,从而使得较多的芯片因此被浪费或不能获得准确的内部时钟,我们的QL系列编程器具有自动保护芯片内部时钟校正值的功能,即使你的芯片用我们的编程器擦写过100000次,芯片的内部时钟校准值还是同样保留MICROCHIP出厂值.

烧写速度慢，通用烧写器因为支持的器件多，在软件上要做的工作量也就会增加很多，较多的厂家也不会针对PIC器件而专门做优化，这样就造就了通用编程器烧写PIC器件速度慢的缺点，实测较多国内上仟元的通用编程器烧写PIC芯片的速度比我们的QL2006/QL-PIC280慢许多，有的甚至慢好几倍

相关:

QL-PROG 软件地址：

点击查看QL-PIC280使用说明书

QL-PIC280与QL2006的差别:(学习/开发/个人可用QL2006,工厂大批量生产推荐用QL-PIC280)

1.QL-PIC280支持器件比QL2006多, 如: PIC16C52/16C54C/16C56/16C57C/16C58、CF745/CF775/CF7645/CF7665/CF7685.....都是QL2006不支持.

2.QL-PIC280硬件采用大功率电子开关全开放式设计,烧写深度更深,更稳定,增加器件更方便(用了多个大功率电子开关后成本比原本的QL-2006增加了近三倍).

3.QL-PIC280支持的所有芯片全部采用锁紧座1脚对齐的方式插放,使用更方便,量产效率更高.

4.QL-PIC280将陆续升级比QL2006增加越来越多的器件.QL2006也在不断升级,但QL2006硬件限制使其部分器件没法支持.

5.QL-PIC280采用原装进口镀金锁紧座(QL2006采用国产镀金锁紧座),仅座子成本就相差五十元,更能提高烧写的稳定性,提高编程器的使用寿命.

6.QL-2006因为硬件的原因在进行大批量烧写芯片时不良率略高更有可能会烧坏用户个别片子，但QL-PIC280在大批量烧写时不良率低于仟分之三以下，更不会烧坏用户的片子。

QL-PIC280与国内其它同类产品相比的优势:

1.国内其它家同类产品无硬件在线升级功能,如果因性能或升级器件需要更改底层软件就得将编程器寄回厂家升级,而QL-PIC280具有硬件在线升级功能,需要更改底层软件只需到我们网站的烧写软件,然后执行软件中的在线升级硬件命令就可将硬件升级到版.

2.国内其它家同类产品很多都只有串口通信而没有USB通信,很多笔记本电脑没有串口而无法使用,并且用串口连接还必须要外加电源,外出携带不方便；QL-PIC280具有串口与USB两种通信方式,你可以根据需要用任何一种方式进行通信,用USB时可以不用外接电源,外出携带方便.

3.国内其它家同类产品的输出口线很多都用I/O口直驱,因为单片机的IO口电流有限,这样在烧写时就无法提供足够的烧写电流而造成烧写深度不够,给被烧写过芯片做成的产品在以后使用中留下了隐患;QL-PIC280全部输出口线采用大功率场效应管的电子开关切换VDD或VPP或VSS或IO口,这样保证了足够的烧写电流和稳定的烧写电压,使被烧写的芯片的烧写深度足够深.

4.国内其它家同类产品要么不支持ICSP在线,要么输出的ICSP接口与ICD2等调试工具不兼容或者配套的线为焊接方式的,给使用者带来了诸多不便;而我们的QL-PIC280支持ICSP在线,并且接口同ICD2调试接口完全兼容,还配套有插拨方便的ICSP在线线.

5.国内其它家同类产品基本都没有自动编程功能,降低了批量生产的效率;QL-PIC280编程器具有自动编程功能,编程的同时伴有声音提示,整个过程不需要执行任何键盘或鼠标的操作，只需按声音或文字的提示插拨芯片即可，限度的提高了量产的速度。

6.国内同类产品较多采用国产锁紧座或仿冒3M锁紧座,寿命短,烧写芯片时易接触不良造成稳定性不好,QL-PIC280采用了昂贵的原装3M镀金锁紧座，更提高了产品的性价比。

7.国内同类产品较多不能载入解密芯片获得的BIN文件,不能自动识别BIN文件或HEX文件中的配置位及EEPROM,需要手动设置这些参数操作麻烦,如果你是用的QL-PIC280就完全没有这些烦恼,它可以自动识别HEX文件或解密芯片得来的BIN文件中的配置字及EEPROM,你不需要做任何的设置就可以开始烧写芯片.

产品配置详细清单：

编号：F28=QL-PIC280 (含串口与USB两种通信方式）

清单：

1.QL-PIC280主机一台

2.直流电源一个

3.USB电缆一条

4.串口电缆一条

5.ICSP在线电缆一条.

6.产品光盘一张（含MPLAB IDE开发平台,烧写软件)

7.产品说明书一本

8.产品保修卡一张
