供应半桥驱动器IR2103S
| 价 格： | 面议 | |
| 型号/规格： | IR2103S | |
| 品牌/商标： | IR |
|
IR2105是国际整流器公司生产的半桥驱动芯片 ，特别适用于半桥驱动，其简化了驱动信号的逻辑要求，只用一路信号就可以控制桥臂的两个管子地轮流导通。
对比下IR2103的内部逻辑功能图和波形图我们就会发现他们有很多的相同点，只不过IR2103输入的控制逻辑信号需要2路，而IR2105只需一路；2103和2105同IR2110相比，他们少了使能控制端，IR2100有SD控制输出，SD接高电平可以关闭低端输出，具体应用时大家可以灵活选择不同型号的驱动芯片。 对于IR2105逻辑表达式可以表示为：HO=\LO=IN;(HO的输出与IN一致，LO输出与IN相反） 对于IR2103逻辑表达式可以表示为：HO=HIN*LIN LO=\HIN*LIN（HIN和\LIN同为高电平时HO输出高电平，HIN和\LIN同为低电平时LO输出高电平，HIN和\LIN电平相异时HO和LO都输出低电平：即当HIN有效而\LIN无效时HO输出高电平、当HIN无效而\LIN有效时LO输出高电平，HIN和\LIN同时无效或者同时有效时，HO和LO都输出低电平（似乎很类似触发器哦？！）。 经过上述说明，细心的朋友可能发现，如果把IR2103的控制信号输入端HIN和\LIN连在一起当做一个IN输入的话，此时的IR2103所实现的功能不就和IR2105的功能一样吗？经过试验证实此时的IR2103的功能完美地再现了IR2105的所要实现的功能？ 在手头没有IR2105或者一时很难买到的情况下，采用这种连接方式完全能够替代IR2105 。 当时由于要做50Hz的SPWM逆变输出H桥控制，手头已有IR2110的资料，但总感觉IR2110控制比较复杂，上IR网站http://www.irf.com.cn/irfsite/index.asp搜了下半桥驱动，当时很容易就发现了IR2105，赶紧了它的datasheet。用Adobe Reader打开后，印象感觉就是用2片IR2105接受SPWM控制信号来控制H桥输出简直太完美了，但是后来IR2105在武汉不好买，恰巧不久前在电动车控制器里面拆了3片IR2103，仔细分析了它的datasheet才发现IR2103和IR2105有太多的相似点，于是萌生了用IR2103来替换IR2105的想法（其实也是无意中想到的）。 需要说明的是，此种方法输入的电平阈值有可能与IR2105的IN端电平输入范围不同（只是有可能，没有测IR2105)。实测时，在输入端电平达到2.7V左右时输出电平发生翻转，当电平下降到0.6V左右输出电平又发生反转。此数据只供参考，感兴趣的朋友可以试验下。 |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：

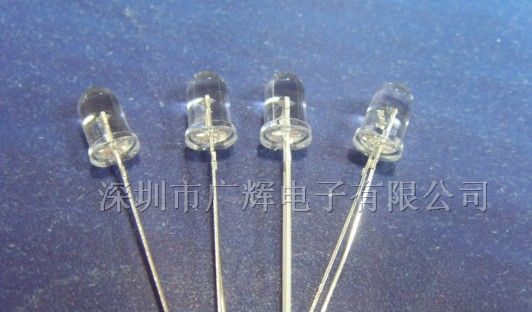

供应5mm红外发射管EL-1L7
