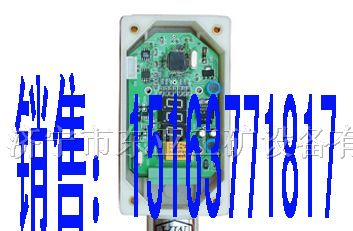

KGKT-C10设备开停传感器 KGKT—C10—I1型设备开停传感器主要用于检测煤矿井下主要机电设备(如采煤机、运输机、提升机、泵站、局扇、抽风机、发电机等)运转状态(指开/停状态)。实现煤矿主要机电设备的集中自动监测,便于统一调度,统一指挥。可随时全面了解全矿的生产、工作状况,对确保全矿高效、安全生产将起重要作用。 本装置与KJ1、KJ2、KJ4、KJ66矿井环境监测系统配套使用,把检测到的开/停信号以极性恒流±5mA传输给井下监测系统分站,再远传至地面,集中在模拟盘或荧光屏直接显示,可反应出全矿主要设备运转状况,同时也作为统计各种机电设备运转好坏,运转时间长短,设备每班利用率的一个依据。 本装置适用井下各类交流驱动的用电设备。其供电流不小于己于10A情况下,均可检测出设备的开/停状态。 传感器卡固在电缆外皮上,适用在供电电缆外经为Ø18~Ø75mm范围。 结构特点: 外壳为铝合金(或朔料)铸成,固定卡子为钢板制成,用其将传感器卡固在电缆外皮上,外壳上有透明窗口,内装红、绿两色发光二极管,燃亮时分别表示设备的开/停状态。线路板上有调解放大倍数的电位器W1,用来调解灵敏度;有调解输出恒流的电位器W2,用来调校输出电流值在5±0.5mA范围。 卡固卡子分大、小两种规格,以适应电缆外经变化,小的适应在Φ18~Φ45mm,大的适应用在Φ45~Φ75mm。 工作原理: 传感器利用测定磁场的方式,间接测定设备的工作状态。通电的导体周围必定产生磁场,测出电缆周围有无磁场存在,即测出电缆内有无电流通过,即可鉴别设备的开/停状态。井下机电设备系三相供电,电缆内三相芯线有对称与不对称之分,而在电缆外皮上,总可找到一点与三相芯线呈不等距,该点形成的磁场以靠近的芯线起主导作用,。利用传感头中的检测线圈,贴近电缆中一相芯线,即可测得微弱的磁感应信号供电电流越大时,感应信号也越强。感应出的信号经放大、检波、信号变换后输出,将设备开/停信息远传给信息分站,再由分站传至地面。 安装与调整: 1传感器重量2kg,重量轻,将传感器用卡子卡固在负荷电缆的外皮上(即从开关出线嘴送往负荷去的电缆)。选好位置后,用卡子上的顶杆压紧即好,并做好标记。为防止运行中移动,卡固位置应选在不移动的位置上(如悬挂在壁上的电缆)。但要避开交变磁场的环境,防止误判。 2接线:传感器上有两个出线嘴,其一为直流电源输入进线嘴,其二为极性恒流出线嘴。均为安全火花型进出线嘴。输入电源的“+”、“―”极与本安电源的“+”、“―”极对应相接。传感器的两个恒流输出端子与分站相接。 3调整:将传感器检测线圈靠近通电的负荷电缆,此时发光二极管的绿灯应燃亮,将传感器沿电缆左右平移,若出现绿灯熄灭,红灯燃亮时,则找出两侧红灯亮的位置,取其中间位置卡固好传感器即可。若平移中绿灯始终燃亮,则应注意: (1) 是否被检测电缆中负荷较大,或电缆屏蔽较小,使电缆周围磁场很强时,可适当调整线路板上的电位器W1的阻值,即减小放大倍数至绿/红灯能翻转,再在电缆上重复平移,寻找位置卡固。 (2) 看看周围是否有强磁场存在,若有应适当避开。 (3) 是否安装位置与其它强信号供电电缆相近,产生干扰,应尽量避开其它紧靠的电缆。 若平移中红灯始终呈亮态,则应注意: (1) 所测电缆中是否有电,按装调整必须在通电情况下进行。 (2) 是否被测电缆负荷较小,或电缆屏蔽较大使周围磁场很小,可适当调大W1的阻值,即增大放大倍数后重新卡固。 卡固后的传感器应反复开/停被检测设备,检验是否绿/红灯对应燃亮。准确无误后,将传感器卡固牢靠,并在电缆上作出位置标记,尽可能安装在不易被碰刮的地方,防止变位影响检测。 恒流输出值的调整:绿(或红)灯燃亮的情况下,在恒流信号传输线内串一只直流电流表,调整电位器W2使输出直流为5±0.5mA即可。传感器调整好后,即自动投入运行。 3、 注意事项:应防止传感器在运行中卡固位置变换或松动。运行中传感器上的发光管在正常情况下始终有一只是燃亮的,设备在开启状态绿灯亮,设备在停止状态红灯亮即为正常,否则为不正常。 在安装和调整时,应防止本质安全电源输入端“+”、“―”极性反接或短路,以免造成传感器损坏或本安电源过流。 |
GUJ30堆煤传感器 堆煤保护取样由煤位传感器实现,正常时煤位传感器输出端“C”输出高电平,当煤位增高推移传感器偏转一定角度时,其内万向接点导通, “C”输出低电平,“满煤”指示灯亮,经短暂延时,主机执行继电器释放,实现堆煤保护,同时发出语言报警信号。电极式煤位传感器原理相同,当电极接触煤堆时,在煤电阻小于1.5M±500K的情况下,经1-3秒延时,实现故障停机,保护皮带。 皮带机正常运转时,将机械推移式堆煤传感器触头偏移15~60°或在两根电极同时接触到煤时,延时2~3秒,皮带机应停机,监控仪主机“堆煤”指示灯亮,同时发出响亮的“堆煤”语言报警声。
GSC200智能型速度传感器 主要用于对煤矿井下胶带运输机因堆煤而引起的皮带打滑对皮带机的从动轮进行监控,转速分别分为1、2、3转/秒三档,供现场整定用, 正常时,速度传感器输出端“速度”输出高电平,当从动轮的速度低于整定值25%时,经过10~15秒延时,GSC200型速度传感器输出端“速度”输出低电平,通过主机自动切断皮带机电源,实现低速保护。GSC200型速度为本安型全封闭结构,有三个接线端子供与主机配接用。 术性能及参数 a、防爆标志:Ex[ib]I; b、大气压力:80-106kPa; c、周围介质温度不高于+40℃,不低于5℃; d、周围空气相对湿度不大于95%(20±5℃); e、在无显著摇动和冲击振动的地方 ; f、在无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中 ; g、在无滴水及液体浸入的地方 ; h、电网电压允许波动范围 : -25% ~ +10%; i、工作电压:DC+12V 、电流≤80mA; j、调整范围:任意设定。 k、传感器与主机间连接电缆长度不超过500m。 l、具有高低电平输出、200-1000Hz频率和继电器触点输出功能。 磁钢以一定的转速划过检测面,按动标定按钮,此时标定的为正常转速(视为100%),当转速50%~70%倍的转速在10s左右速度传感器动作,当转速小于等于...
