供应通用高亮度LED 驱动控制器CL6804
| 价 格： | 面议 | |
| 型号/规格： | CL6804 | |
| 品牌/商标： | chiplink |
CL6804特点
◆ 高效率：>90%，宽输入电压范围：从18V到450V
◆ 以恒定电流方式驱动LED
◆ 支持毫安级到安培级的输出应用
◆ 支持一个到上百个LED的驱动应用
◆ 支持低频可变占空比的数字脉冲调光功能，支持线性调光功能
◆ 采用频率抖动减少辐射EMI干扰可外部设定过温保护
CL6804描述
CL6804是一款工作于PWM方式的高效LED驱动控制电路，借助于一个外部电阻和电容CL6804能适应从18V到450V 的宽输入电压范围。 通过外部的电阻可设定CL6804以300kHZ的固定频率控制外部功率MOS管，以恒流的方式可靠地驱动LED串。LED的电流可以通过选择恰当的限流电阻来设定。CL6804提供线性调光功能，即通过在线性调光输入端施加一个控制电压能方便的控制流过LED的电流，从而达到线性改变LED的亮度的目的。此外，CL6804也支持低频可变占空比的数字脉冲调光功能。
CL6804典型应用图 CL6804引角图
dzsc/17/1044/17104408.jpg
◆ DC/DC或AC/DC LED驱动
◆ RGB背光LED驱动
◆ 通用恒流源
◆ LED环境灯饰
◆ 汽车充电器
CL6804管角描述
CL6804额定值 (注释1)
注释 1: 超出范围器件可能损毁。推荐工作范围内器件可以工作，但不保证其特性。电气特性表明的直流和交流特性是在特定条件下测得， 其特性可以保证。 此特性假定器件在推荐工 作范围内工作。未示出特性不保证其性能。典型值是性能点。
注释 2:在严格温度条件下，功耗需降档。其由TJMAX, θJA,和环境温度TA来决定，允许功耗为PDMAX = (TJMAX - TA)/ θJA和额定值给出的偏低者。
注释 3: 人体模式, 100pF电容通过1.5kΩ电阻放电.
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：

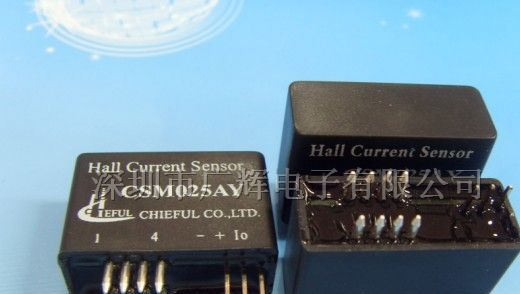

供应霍尔电流传感器CSM025AY,CSNE151-100
信息内容：产品信息 产品说明： CSM025AY系列是应用霍尔效应的开环电流传感器，能在电隔离条件下测量直流、交流，脉冲以及各种不规则波形的电流。 电参数： 型号 CSM025AY IPN 原边额定输入电流 25 A IP 原边电流测量范围 0～±36 A ISN 副边额定输出电流 25 mA KN 匝数比 1-2-3-4：1000 RM 测量电阻(VC=±15V) IP =±25A时 54-360 IP =±36A时 68-190 Ω VC 电源电压 ±12～±15(±5%) V IC 电流消耗 VC=±15V 10+Is mA Vd 绝缘电压 在原边与副边电路之间2.5KV有效值/50Hz/1分钟 εL 线性度 <0.2 %FS X 精度 TA =25℃ VC=±15V ±0.7 % I0 零点失调电流 TA =25℃ <±0.15 mA IOM 磁失调电流 IP→0 <±0.15 mA IOT 失调电流温漂 ...

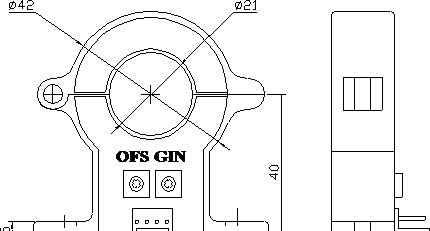

供应A-CS300EK1系列霍尔可拆交流电流传感器
