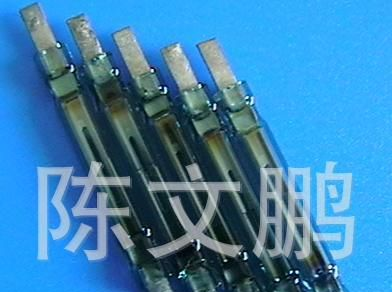

名称：热保护器
型号：TH-A1D dzsc/17/0878/17087870.jpg
产品说明
TH-A1D通用型和加强型系列热保护器，广泛应用于工业、家用电器电机及电气设备，防止过流、过热而产生的非正常工作提供有效可靠的安全保护。加强型外壳适用于塑封电机内置式安装，可承受3.5Mpa的塑料成型工艺压力。产品性能符合IEC34-11、GB13232、GB/T13002等标准。
结构及保护原理
TH-A1D型热保护器是由导热金属外壳、焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。
结构图
dzsc/17/0878/17087870.jpg |
|
dzsc/17/0878/17087870.jpg |
注意
1、由于外壳是金属导电体，在使用时应配置有导热且耐温的绝缘套管。
2、选择保护温度时参照A-C曲线图。
额定动作温度对照表
规格 Type |
动作温度范围
Open Temperature Range |
规格 Type |
动作温度范围
Open Temperature Range |
|
50℃ |
50±5.0℃ |
100℃ |
100±5.0℃ |
|
55℃ |
55±5.0℃ |
105℃ |
105±5.0℃ |
|
60℃ |
60±5.0℃ |
110℃ |
110±5.0℃ |
|
65℃ |
65±5.0℃ |
115℃ |
115±5.0℃ |
|
70℃ |
70±5.0℃ |
120℃ |
120±5.0℃ |
|
75℃ |
75±5.0℃ |
125℃ |
125±5.0℃ |
|
80℃ |
80±5.0℃ |
130℃ |
130±5.0℃ |
|
85℃ |
85±5.0℃ |
135℃ |
135±5.0℃ |
|
90℃ |
90±5.0℃ |
140℃ |
140±5.0℃ |
|
95℃ |
95±5.0℃ |
145℃ |
145±5.0℃ |
|
|
|
150℃ |
150±5.0℃ |
说明：复位温度为标准动作温度值的2/3,公差为±15℃，或由用户指定。
触点容量
TH系列保护器在下述条件下可分断接通保护5000次。
电压 Voltage |
24V-DC |
125V-AC |
250V-AC |
|
电流 Current |
12A |
12A |
8A |
安装及外形尺寸
dzsc/17/0878/17087870.jpg |
导线
导线为AWG20#、22#硅胶线和电子辐照线，特殊要求可制造
A-C曲线图
临界脱扣电流与周围温度曲线（选择保护温度时应同事考虑电流效应）
dzsc/17/0878/17087870.jpg |
通过认证
dzsc/17/0878/17087870.jpg | |
