一．  产品功能介绍:

  本模块使用世界先进的集成型温湿度传感器，具有以下特点：
  1．14bit(温度)、12bit(湿度)测量。
  2．兼有露点。
  3．全标定输出，无须标定即可互换使用。
4．RS485(可预定为 RS422)通讯接口，使用广泛应用于工业领域之 MODBUS协议进行数据通讯。
5．有预防传感器结露功能（加热功能，需上位机软件配合）
  6．小尺寸，可作为系统拓展模块集成于现有系统中。
  7．快速响应时间，每 1.6 秒完成一次温湿度采集工作。
8．高精度，测湿精度为±1.8%HR（10%…90%） ，测温精度为±0.3℃(在 25℃时） 。
9. 变送器整体工作温度：60℃以下，60℃以上环境需采用传感器与变送电路分体方案
10．供电电压：7-40VDC
11. 功耗：小于0.5W
二．  传感器性能说明
湿度:
参数  条件  Min  Typ  Max  单位
0.5 0.03  0.03 %RH
分辨率
8 12  12 Bit
重复性     ±0.1   %RH
精度
不确定性
线性化  参见图 1
互换性   可完全互换
原始数
据
  ±3   %RH
非线性度
线性化   <<1    %RH
量程范围   0    100  %RH
响应时间
1/e(63%
)
 4    S
迟滞     ±1   %RH
长期稳定
性
典型值   <0.5
%RH/y
r
图 1     温湿度精度曲线
温度：
参数  条件  Min  Typ  Max 单位
0.04 0.01  0.01  ℃
0.07 0.02  0.02  ℉  分辨率
12 14  14  Bit
  ±0.1   ℃
重复性
  ±0.5   ℉
精度   参见图 1
响应时间
1/e(63%
)
5   30 S
-40   123.8 ℃
量程范围
-40   254.9 ℉

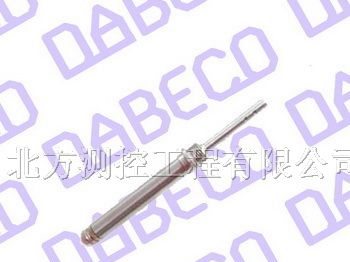

壁挂式温湿度变送器
DB485GM
使用说明书

目录
一．产品功能介绍………………………………………………………………………… (2)
二．传感器性能说明…………………………………………………………………………………(2)
三．安装方法说明……………………………………………………………………  (3)
四．配置方法说明……………………………………………………………………… (4)
五．数据采集说明……………………………………………………………………… (5)

三．  安装方法说明：

图 2：DB485接线说明
四．  配置方法说明：
本模块初次使用时必须进行初始化设置，以完成模块与上位机通讯的参数设置，可设置参数包括：波特率设
置（1200bps,2400bps,9600bps,19200bps） ，通讯地址设置（001->255） 。该模块配置采用硬件配置方式，使用拨
码开关对各项参数进行配置，RS485 电路板上方有 10 拨码开关，对不同的位置进行跳线即可对部分参数进行设
置。具体设置方式如下：
拨码开关说明
    9-10---------  控制 波特率
    10off 9off  ----9600
    10on  9off  ----1200
    10off 9on  ----2400
    10on  9on  ----19200

 8-1----------通讯地址 0-off 1-on
    8-7-6-5-4-3-2-1
    0-0-0-0-0-0-0-1   地址 为1
    0-0-0-0-0-0-1-0   地址 为2
         ……
    1-1-1-1-1-1-1-1   地址 为255
根据您所设置的参数，即可通过对模块发送命令，以完成数据的采集，数据发送命令格式如下，具体数据采集
方式详见第五部分介绍。
请求发送命令：
地址+0x03+0x00+0x00+0x00+0x03+crc0+crc1
例如:
0x01+0x03+0x00+0x00+0x00+0x03+0x05+0xcb
本机可以接收的命令（十进制）有：
3：读取数据
120：启动加热
121：停止加热
加热功能可以预防传感器结露，建议在湿度达到 97％时开启加热，在湿度降到 95％后再停止，或者是露点
高于环境温度不到 2℃时开启加热，避免传感器结露而造成设备工作出现异常。 大连北方测控工程有限公司

CRC 计算
冗余循环码（CRC）:
冗余循环码（CRC）包含2 个字节，即 16 位二进制。CRC 码由发送设备计算，放置于发送信息的尾部。接收
信息的设备再重新计算接收到信息的 CRC 码，比较计算得到的 CRC 码是否与接收到的相符，如果两者不相符，则
表明出错。
CRC 码的计算方法是，先预置 16 位寄存器全为 1。再逐步把每 8 位数据信息进行处理。在进行 CRC码计算时
只用 8 位数据位，起始位及停止位，如有奇偶校验位的话也包括奇偶校验位，都不参与 CRC码计算。
在计算 CRC码时，8 位数据与寄存器的数据相异或，得到的结果向低位移一字节，用 0 填补位。再检查
位，如果位为 1，把寄存器的内容与预置数相异或，如果位为 0，不进行异或运算。
这个过程一直重复 8 次。第 8 次移位后，下一个 8 位再与现在寄存器的内容相相异或，这个过程与以上一样
重复 8 次。当所有的数据信息处理完后，寄存器的内容即为 CRC码值。CRC 码中的数据发送、接收时低字节
在前。
计算 CRC 码的步骤为：
1) 预置 16位寄存器为十六进制 FFFF（即全为 1） 。称此寄存器为 CRC 寄存器；
2) 把个8 位数据与16 位CRC 寄存器的低位相异或，把结果放于 CRC寄存器；
3) 把寄存器的内容右移一位(朝低位)，用0 填补位，检查位；
4) 如果位为 0：重复第 3 步(再次移位); 如果位为 1：CRC 寄存器与多项式 A001（1010 0000 0000
0001）进行异或；
5) 重复步骤3 和4，直到右移 8 次，这样整个 8位数据全部进行了处理；
6) 重复步骤2 到步骤5，进行下一个 8 位数据的处理；
7) 得到的 CRC 寄存器即为 CRC码。
例程

UINT crc
void calccrc(BYTE crcbuf)
{
  BYTE i;
  crc=crc ^ crcbuf;
  for(i=0;i<8;i++)
 {
    BYTE TT;
    TT=crc&1;
    crc=crc>>1;
    crc=crc&0x7fff;
    if (TT==1)
   crc=crc^0xa001;
    crc=crc&0xffff;
 }
}


五．  数据采集通讯
首先将模块与电脑相连，按照上述介绍接线后，可以使用一个 RS485→RS232 的转换接口，将模块与计算机的
COM 口相连。完成连接后，即可进行数据的采集通讯，数据通讯采集方法如下：

首先启动串口调试助手（该软件可以通过网络或者由我公司提供免费软件） ，图标如图 3所示：

图 3：通讯软件介绍

如果您的接线没有问题，RS485 模块已经与电脑正常连接，该软件将正常打开，如图 4 所示：

图 4：数据通讯采集软件面板

在一切显示正常后，即可对模块进行数据采集。可以通过在电脑上使用该软件向模块发送指令（发送的命令
格式见配置方法说明）来读取数据。
图 4 以地址01 为例向您介绍发送命令方式：
配置：01+0x03+0x0+0x0+0x0+0x3+0x5+0xcb
因此当地址为 1 时，所发送的数据为：
01030000000305cb

图 5：通过软件发送命令

通过这样的数据发送后，即可显示出从模块采集到的数据，数据读取与注意事项见图 6：

图 6：数据采集过程 大连北方测控工程有限公司
*注意事项：
图 6 中显示出通过软件采集数据时所需要注意的事项：
1.  软件设置：应该将软件中的串口、波特率、校验位、数据位、停止位等参数设置保证与 RS485 模块一致；
2.  由于该模块通讯数据为十六进制，因此在数据发送和接收时分别选择“十六进制发送”和“十六进制显
示” ；
3.  发送数据为：0x01+0x03+0x0+0x0+0x0+0x3+0x5+0xcb（请根据例示确认需要发送的数据） ；
4.  选择手动发送，则发送一次采集一次数据；也可通过设置自动发送周期的长短，选择由软件自动发送命
令并持续显示采集数据；
5.  接收数据如显示框中显示，如图 5示；

接收数据说明：
位（01） ：表示地址位；
第二位~第三位（0306） ：表示命令符（固定数值，与接收温湿度数据无关） ；
第四位~第五位（1E5F） ：表示湿度数据；
第六位~第七位（7536） ：表示温度数据；
第八位~第九位（7391） ：表示露点数据；
第十位~地十一位（A858） ：CRC 校验位；

温湿度计算方式如下：
以上述为例：
湿度计算：十六进制数值（1E5F）→十进制（7775）→数据/100（77.75） ，所得数据即为当前湿度值 77.75%；
温度计算：十六进制数值（7536）→十进制（30006）→数据-27315（2691）→数据/100（26.91） ，所得数
据即为当前温度值 26.91℃；

至此便完成了 RS485 的温湿度数据采集通讯。




您也可以直接用我们提供的软件，实时读取数据和观察变化趋势

                         软件显示界面
DB485 物理尺寸结构
外型尺寸如下所示

 订货信息
选项  货品型号  精度  线长
□  DB485GM-10  4.5%RH，0.5℃@25℃  1.1m □ 自选  □  m
□  DB485GM-11  3.0%RH，0.4℃@25℃  1.1m □ 自选  □  m
□  DB485GM-15  2.0%RH，0.3℃@25℃  1.1m □ 自选  □  m
□  DB485GM-75  1.8%RH，0.3℃@25℃  1.1m □ 自选  □  m
