应用于输入电压范围较宽,对电源可靠性要求及稳定性要求比较高的场合,如果通讯\车载设备\铁路通讯\工业控制\电力仪表等等行业中.
产品特点
工业级/军用级产品
输出额定功率: 3W/5W
宽电压输入(5V、12V、24V、48V)
单/双路稳压输出(输出电压还可以为:3.3V/24V/48V ; ±5V/±12V/±15V)
隔离电压≥1000VDC
高效率,高可靠性
短路/过流保护,自恢复
国际标准引脚,多种封装形式
外形尺寸 A:25.4×25.4×11(mm)
B:31.8×20.3×11(mm)
CE 安规认证
常用型号:
SU3/5-12S05 SU3/5-12S09 SU3/5-12S12 SU3/5-12S15 SU3/5-12D05
SU3/5-12D12 SU3/5-12D15 SU3/5-24S05 SU3/5-24S09 SU3/5-24S12
SU3/5-24S15 SU3/5-24D05 SU3/5-24D12 SU3/5-24D15 SU3/5-48S05
SU3/5-48S09 SU3/5-48S12 SU3/5-48S15 SU3/5-48D05 SU3/5-48D12
SU3/5-48D15
注:标称12V 9-18VDC
标称24V 18-36VDC
标称48V 36-72VDC
型号众多,未能尽列,欢迎来电咨询!
该系列产品比较适合于输入电压比较稳定,输出电压要求不高的小信号隔离和直流电压变换等电路(且要求隔离电压3000VDC以上),如单片机供电、RS232/485、CAN-BUS、PROF-BUS、初级运放电路等等数字电路或要求不高的模拟电路。行业应用:电力系统、三相电表、电力监控设备及工业控制、总线隔离器等对隔离电压要求较高的仪器仪表。 产品特点:1.环保设计,符合ROHS指令2.工业级产品,工作温度:-40℃~+853.输出额定功率:1-2W(根据客户要求定制)4.定电压输入(5V、12V、24V)5.非稳压输出( 3.3V、5V、9V、12V、24V)6.隔离电压≥3000VDC7.性能稳定,可靠性高(MTBF≥100万小时)8.国际标准引脚,SIP封装 19.6×10×6(mm)9.常用型号如下: F0505S-1W F0509S-1W F0512S-1W F0515S-1W F0524S-1WF0905S-1W F0909S-1W F0912S-1W F0915S-1W F0924S-1WF1205S-1W F1209S-1W F1212S-1W F1215S-1W F1224S-1WF1505S-1W F1509S-1W F1512S-1W F1515S-1W F1524S-1WF2405S-1W F2409S-1W F2412S-1W F2415S-1W F2424S-1WF0505S-2W F0509S-2W F0512S-2W F0515S-2W F0524S-2WF0905S-2W F0909S-2W F0912S-2W ...

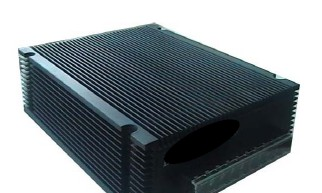

工业级/军用级产品输出额定功率:400W~800W宽电压输入DC:12/24/48/110/300/600输出电压5~300VDC(任选)隔离电压≥500VDC短路/过流保护、过/欠压保护、过温保护开/关断控制端子输出,六面金属屏蔽效率>80%体积:200*160*56mm(600W 及以下) 240*160*56mm(600W 以上) SU100-12S05-FA SU150-12S12-FA SU250-12S15-FA SU300-12S24-FASU350-12S28-FA SU350-12S48 FA SU100-24S05-FA SU150-24S12-FASU250-24S15-FA SU150-24S24-FA SU300-24S24-FA SU350-24S28-FASU500-24S48-FA SU100-48S05-FA SU150-48S12-FA SU250-48S15-FASU300-48S24-FA SU350-48S28-FA SU500-48S48-FA 备注 1:对于输入电压为12V 的产品,请先与我司进行确认; 2:输出电压也可以为两路独立输出或三路输出。
