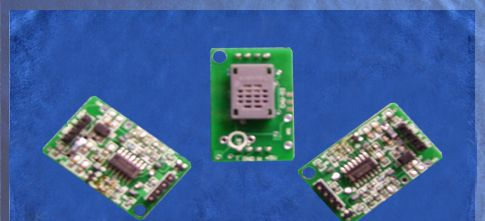

供应温湿度传感器模块CHTM-01

价格：		面议
型号/规格：		CHTM-01
品牌/商标：		CHTM

详细介绍
企业详情

温湿度传感器模块CHTM-01系列 的详细说明

应用范围 :适用于仪表、加湿机、除湿机、空调等设备、工业机械、电气自动化、气象、农业等行业。

2、参数

序号	型号	参数差异
1	CHTM-01/A	输出 0-3V
2	CHTM-01/B	输出 0-1V
3	CHTM-01/A(B)	T, 0-1V

3、电气特性
1）敏感元件（湿度）：高分子湿敏电容 “HS1101”
2）供电：5V±5%
3）耗电电流：5mA max.(2mA avg.)
4）工作范围：温度 0~60℃ 湿度 10%~ 95%RH以下
5）储存条件：温度 -20~70℃ 湿度 95%RH以下
6）湿度变送范围：0~100%RH
7）精度（湿度）：±5%RH （在25℃，输入电压=5V）
8）输出信号：
型号：CHTM-01/A 在25℃，输入电压=5V下

湿度（%）	10	20	30	40	50	60	70	80	90
输出信号	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7

型号：CHTM-01/B 在25℃，输入电压=5V下

湿度（%）	10	20	30	40	50	60	70	80	90
输出信号	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9

9)温度系数: ±5%RH (输入电压=5V，30~90%RH 温度范围10~40℃ 基准点25℃)
10)电源电压系数：±5%RH (输入电压=5V，30~80%RH 电压范围:4.75~5.25V)
11）敏感元件（温度）：NTC 热敏电阻
12）温度输出信号：负温度系数热敏电阻(简称:NEC 贴片安装:0805封装),

可按客户要求选择阻值与B值,我司推荐使用常规NTC,例如:10K3% B值3950

温度（℃)	0	5	10	15	20	25	30	35	40	45	50	55	60
输出（K Ω）	165.9	128.6	100.4	79.01	62.63	50	40.19	32.51	26.46	21.67	17.85	14.78	12.31

4、标准测试条件
㈠测试条件：室温25℃，电压5V
将温湿度模块放置于20%RH以下的湿度环境30分钟，然后在需测试的湿度环境下放置15分钟，测试模块电压
㈡测试仪器
1、湿度发生器:高精度恒温恒湿度试验箱:臣孚
2、标准：GE公司光电露点仪
3、电压表
5、可靠性测试

序号	项目	方法	要求
1	冲击试验	将模块从 1 米高度，自由落体，扔向硬木地板 3 次。	没有摔裂，没有破坏，电性能正常。
2	振动试验	振动试验在 X-Y-Z 轴振动 30 秒，频率在 10~55HZ ，幅度 1.5mm 。	同上
3	加热试验	在恒定的 55 ℃、 30%RH 下面放置 1000 小时	精度± 5%RH
4	冰冻试验	在恒定的 -10 ℃、 30%RH 下面放置 1000 小时	精度± 5%RH
5	高湿试验	将模块放置在 40 ℃、 95%RH 下放置 1000 小时	精度± 5%RH
6	温度循环试验	300 个循环，每个循环是 -10 ℃下放置 1 小时，后升温至 55 ℃，放置 1 小时，再进行另一循环。	精度± 5%RH

备注:1)所有的数据都基于湿度变化范围在80%RH以内
2)每项试验之后,模块必须放在普通环境和湿度下放置24小时后进行另一测量。

6、包装
1）20个模块一盒。
2）参数表。
3）提供散包装，形式不限。
4）提供塑料外壳，可选

7、注意事项
1）避免将直流电直接加在敏感元件上。
2）避免将元件长期放在结露和干燥的环境中以及以下环境:
A、盐雾 B、酸性或氧化气体，例如二氧化硫，盐酸等
3）由于湿敏电容的容量为PF级,严禁将湿敏电容从线路板焊下,再引线焊接出来,会导致湿度值漂移.

4)不可以浸入水中测试,否则会损坏传感器
