供应0—5VAC 交流信号 隔离放大器
| 价 格： | 面议 | |
| 型号/规格： | ISO 1001系列 | |
| 品牌/商标： | 顺源 |
| 产品详情： | ●低成本，精度等级：0.1级 0.2级 0.5级 ●信号输入/输出/辅助电源：3000VDC三隔离 ●直流0~±10VDC或交流0~5VAC信号隔离放大 ●全量程内很高的线性度（非线性度＜0.2%） ●频率响应（小信号带宽）：0~40KHZ（1001B） ●小体积24Pin DIP，符合UL94V-0标准阻燃封装 ●工业级宽温度范围：-40~+85℃ ●基准源设计直接使用（自恢复过载短路保护） 说明：ISO 1001 系列隔离放大器是在同一芯片上集成了一组多路高隔离DC/DC和一组高精 度线性光电耦合器的混合集成电路。产品使用非常方便，只需要很少的外部元件即可实现模拟信号的远程隔离变换功能。该系列产品内部的陶瓷基板、印刷电阻SMD工艺结构，及新技术隔离措施，使器件能达到3KVDC绝缘电压，产品在现场使用时能满足工业级宽温度、潮湿、震动的现场恶劣环境要求。 产品使用有：PCB板上焊接和DIN 35 导轨卡槽固定两种安装方式。安装尺寸图请参考本网站的《应用信息》栏目。 ISO 1001系列隔离放大器包括有源型（内部含有DC/DC的 ISO 1001）和无源型（无DC/DC的 ISO 1001B）两种。 有源产品内部的DC/DC除了给电路供电外，还可以向外部 （信号输入和输出端）提供两组隔离的正、负电源和两组5VDC稳压基准电源，专供外部电路扩展用。如:电桥电路, 小信号前置放大电路等。 顺源科技公司生产的有源型产品的频率响应：0~100HZ,可对双向直流信号隔离放大和变换。无源型产品在使用时需要外部提供两组隔离的电源供电。工作时通过内部的转换器可以向信号输入端和输出端提供两组5VDC的稳压基准电源，专供外部电路扩展用。无源型产品的频率响应范围：0~40KHZ。可以对交流 信号（0~5VAC）进行隔离、放大和变换。 使用说明：（参见图一 典型接线图） 图2为ISO 1001隔离放大器典型接线原理图， 其中输入和输出放大器都为跟随方式，此时 隔离放大器的整体放大倍数为20倍。 R1，R2和W1为零电路，辅助电源12VDC R1=5.1K R2=2K W1=2K(多圈电位器) R3=39K W3=10K(多圈电位器) 应用实例：(参见图二 应用实例) 用隔离放大器直接测量高电压信号 输入:0~±100VCDD信直流电压信号 输出:0~±10VCD隔离信号 取R4=100K R0=390 W1=200 取R3=39K W3=10K（多圈电位器） R1=5.1K R2=2K W2=2K（多图位器） | |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈志娟
- 电话：0755-83100080-16
- 传真：0755-83116652
- 手机：13480868230
- QQ ：
供应A/(B) S 系列 3W 4W 5W DC-DC模块电源
信息内容：产品详情： ●输出功率（W）：3 / 5●标称输入电压（V）：5/9/12/15/ 24●标称输出电压（V）：5/9/12/15/24 ±5/±9/±12/±15/±24●隔离电压：1000VAC ，输出精度：< ±5%●8Pin SIP阻燃封装●纹波/噪声（20MHZ带宽）<150mVp-p 600)this.width=600" border=0> 产品型号举例 输入电压范围 输出电压 输出电流 效率 A0505S-3W 4.5-5.5VDC ±5VDC ±300mA 82%B0505S-3W 4.5-5.5VDC 5VDC 600mA 81%B0909S-5W 8.1-9.9VDC 9VDC 555mA 82% B1212S-5W 10.8-13.2VDC 12VDC 420mA 84%A2405S-5W 21.6-26.4VDC ±5VDC ±500mA 83% B2405S-5W 21.6-26.4VDC 5VDC 1000mA 82%B2415S-5W 21.6-26.4VDC 15VDC 334mA 87%

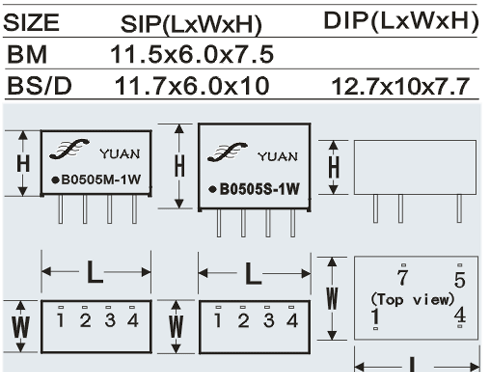

供应B S/D BM系列 W1 W2 W5 W75 1W模块电源
信息内容：产品详情： ●输出功率（W）：0.1/ 0.25 / 0.5/ 0.75/1●标称输入电压（V）：3.3/5/9/12/15/ 24●标称输出电压（V）：3.3/ 5 /9/12/15●隔离电压：1000VDC ，输出精度：< ±5%●4Pin SIP阻燃封装●纹波/噪声（20MHZ带宽）<150mVp-p dzsc/17/0332/17033251.gif600)this.width=600" border=0> 产品型号举例 输入电压范围 输出电压 输出电流 效率 B0509M/S/D-W1 4.5-5.5VDC 9VDC 12mA 68%B0505M/S/D-W2 4.5-5.5VDC 5VDC 40mA 68%B0505M/S/D-W25 4.5-5.5VDC 5VDC 50mA 69%B0505M/S/D-1W 4.5-5.5VDC 5VDC 200mA 72%B1212M/S/D-1W 10.8-13.2VDC 12VDC 84mA 78%B2405M/S/D-1W 21.6-26.4VDC 5VDC 200mA 73%B2415M/S/D-1W 21.6-26.4VDC 15VDC 67mA 79%
