磁性开关、CK3-X1、CK3-Y1、磁性开关

价格：		255.00
型号/规格：		CK3-X1、CK3-Y1、
品牌/商标：		CK

详细介绍
企业详情

CK磁性开关 CK3-X2、CK3-X1、CK3-X、CK3-B高、CK3-B低、CK3-V1、CK3-T、CK3-Y1、CK3-Y2、CK3-Y

一、汽缸选择的基本程序

1 、选定气缸的缸径尺寸：

①确定负载的大小

②使用的压缩空气的压力

③确定动作的方向（使用推力或拉力）

计算公式：

式中:

D- 气缸活塞直径 (cm)

d- 气缸活塞杆直径 (cm)

F 0 - 气缸的理论推拉力 (kgf)

注① 上述出力计算适用于气缸速度 50 ～ 500mm/s 的范围内

注② 气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的 50% 。

注③ 气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等。

　　为了避免用户选用时的有关的计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸

双作用气缸输出力表

单位:kgf

缸径 mm	气缸的理论输出力（推力）
	使用空气压力 MPa
	0.2	0.3	0.4	0.5	0.6	0.7	0.8
10	1.57	2.36	3.14	3.93	4.71	5.50	6.28
16	4.02	6.03	8.04	10.1	12.1	14.1	16.1
20	6.28	9.42	12.6	15.7	18.8	22.0	25.0
25	9.81	14.7	19.6	24.5	29.4	34.4	39.2
32	16.0	24.1	32.2	40.2	48.3	56.3	64.4
40	25.1	37.7	50.3	62.8	75.4	88.0	100.5
50	39.2	58.9	78.5	98.2	117	137	157
63	62.3	93.5	125	156	187	218	250
80	100	151	201	251	302	352	402
100	157	236	314	393	471	550	628
125	245	368	491	615	736	859	982
160	402	603	804	1005	1206	1407	1608
180	508	763	1018	1272	1527	1781	2036
200	628	942	1257	1571	1885	2199	2514
250	981	1473	1963	2454	2945	3436	3926
320	1608	2412	3216	4021	4825	5629	6432
400	2531	3796	5026	6283	7539	8796	10052

1 、选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。当行程超过样本推荐的　　　　　　　　　　最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。
2、选定气缸缓冲方式：根据需要选择缓冲形式
　　　　　　　　　　无缓冲气缸、固定缓冲气缸、可调缓冲气缸
3、选择润滑方式：有油润滑气缸、无油润滑气缸。
4、选择气缸系列：根据以上条件，从样本中选择适当的系列。
5、选择气缸安装形式：根据不同的用途和安装需要，选用适当的安装形式。下表为我公司生产气缸的主要　　　　　　　　　　安装形式，请用户根据选定的气缸系列和安装的需要具体选择安装形式。

分类		示意图形	有关说明
基本型
法兰式	前法兰式		法兰安装螺钉受拉力用于负载运动方向与活塞杆轴线一致场合，更适用于负载在铅垂方向
	后法兰式
脚架式	轴向脚架式		脚架可承受大的倾覆力矩。常用于负载方向与活塞杆轴线一致的场合
	横向脚架式
悬耳式	单悬耳式		负载和气缸可绕销轴在一个平面内摆动，注意动作速度过快时摆角越大，活塞杆承受的横向负载越大
	双悬耳式
铰轴式	中间铰轴式		负载和气缸可绕铰轴在一个平面内摆动，气缸长行程时，建议采用中间铰轴式
	其他位置铰轴式
	铰轴支座式

6、选择磁性开关：若需位置信号输出，可选择带磁性开关气缸，确定工作电压、电流、选择适当的磁

　　　　　　　　性开关。我公司带磁性开关的种类和有关的技术资料见下表。

	CK3-X2	CK3-X1	CK3-X	CK3-V1	CK3-B 高	CK3-B 低	CK3-T
LZE	Φ32	Φ40-Φ100	Φ125-Φ200
LZEM	Φ32	Φ40-Φ100	Φ125-Φ200
QGBII-K	Φ32	Φ40-Φ100	Φ125
QGBII-KF	Φ32	Φ40-Φ100	Φ125
QGBII-ZK	Φ32	Φ40-Φ100	Φ125
LGK	Φ32	Φ40-Φ100	Φ125
LGKF	Φ32	Φ40-Φ100
QM-K				Φ20-Φ40
DQGI-K					Φ12-Φ25	Φ32-Φ100
LTAI-K							Φ25-Φ100
工作电压	AC ： 24—220V DC24-220V
工作电流	0—300mA
寿命	大于 1000000 次
安装方式	固定卡式			绑带式	固定卡式		固定卡式

磁性开关使用注意事项
(1)电压和电流应避免超出使用范围
(2)严禁磁性开关与电源直接接通，必须同负载（如继电器等）串联使用
(3)磁性开关选用连接之前，要确认使用的工作电源，采用直流电源时，磁性开关的红色线接电源的正极。
(4)请避免在有强磁场，大电流的环境使用磁性开关气缸，若要使用，请加屏蔽装置
7、选择气缸配件：按照动作和连接的要求，选择气缸配件。

杭容自动化电气有限公司

公司信息未核实

所属城市：浙江温州
[联系时请说明来自维库仪器仪表网]
联系人： 黄蓉
电话：0577-27872202
传真：0577-27872200
手机：0577-27872208
QQ ：

公司相关产品

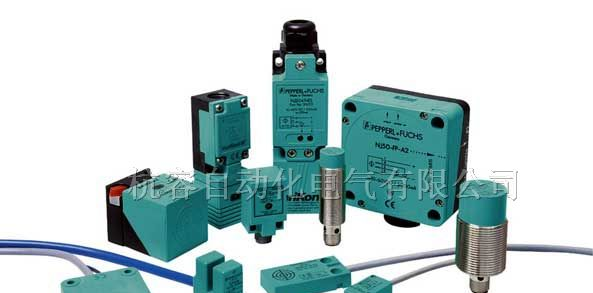

供应倍加福接近开关、NBN40-L2M-E2-V1
