供应角编码器DS2300
| 价 格： | 1.00 | |
| 型号/规格： | DS2300 | |
| 品牌/商标： | DABECO |
瑞士推出的DS2000系列传感器，基于世界的“片上线圈”技术，把LVDT高度集成在芯片上，从而生产出世界最小和最芯片结构的电感式传感器。传感器是差动变压器结构，线圈、传感器的驱动电路和信号处理均集成在同一个芯片上。传感器品质卓越、性能稳定、性价比极高
DS2300 增量编码器套件
产品数据
特点
z 差动感应传感机械
z 对电磁干扰不敏感
z 在油，水，灰尘，颗粒中的耐用性
z 超薄封装，1.8 毫米厚
z 薄而且低成本，印刷电路板式的目标带
/盘
应用
工业自动化
舞台和 X-Y工作台
组装/零件分捡设备
直线电机和音圈电机
气动/液压执行器
机床设备
主要参数
分辨率……………………………0.3 - 150
um，见表 1
速度…………………...0.05 – 50 米/秒
气隙范围……………………..可达 0.9 毫米
供电电压………………………...5.0 ± 0.5 V
供电电流……………………15 毫安典型值
温度………………………………0 – 100°C
目标长度………………….可达 300毫米
目标材料………………………铜（FR4 级）
目标周期…………………………..1.2 毫米
目标系数……………… …..11 ppm/°C
输出形式…………A quad B, PWM, 模拟量
说明

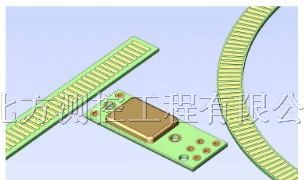

DB2300 系列编码器套件是由一个传感器和
电路板式的目标物组成的。目标物对于直线
运动时为条状物，而作为转动时则为盘/环。
传感器元件是一个差动变压器结构的(与
LVDT或变压器相似)，其线圈集成在硅芯片
上。传感器的驱动电路和传感器的信号处理
也集成在同一个芯片上。
直线目标物或环形盘是一个带铜网的电路
板，目标周期为 1.2 毫米。铜网被防焊膜所
覆盖，它可以提供保护，防止液体和机械冲
击。此 PCB 板很容易切割成需要的的长度，
如果您需要替换目标物，请直接与 DABECO
联系。
输出形式 A QUAD B（图 1）
信道频率………………………..可达 500Kz
相移……………………………………90 ± 45°e
占空比…………………………………50 ± 25%
磁滞………………………………….1 个增量
指针脉冲….每周期一个，与 B-信号同步
输出形式 PWM（见图 2）
重复频率…………………………500 Hz ± 20%
分辨率………………………………….1 um以下
脉冲宽度范围………………………….10 – 90%
转子距离…………………………1.0 – 1.4 毫米
输出信号是冗余的…PWM2 = NOT(PWM1).
输出形式：模拟比例 AR（见图 2）
带宽………………………………………1 Kz
分辨率…………………………………1 um以下
输出信号范围……………………0.5 – 4.5 V
(VDD =5.0伏)
转子距离……………………..1.0 – 1.4毫米
指针(见图 2)
随着PWM和AR输出 变化同时具有一个指
针输出信号，在每一个周期后输出一个脉冲信号。使得在若干个周期内的快速运动，仅
仅记录这期间的指针脉冲数量，就以可以掌
握大体所处的位置。
气隙和转子距离
气隙（AG）是指传感器上的保护层到目标
物的距离，如下图所示。
图 1: 超过一个 1.2 毫米的周期时的 A
quad B 信号和带有同步于 B 脉冲的指针
信号。分辨率为 18.8 um
转子距离（RD）是指传感器 PCB 板前面到
目标物的距离。因为 PCB 板的前面和后面常
常用做参照面，把传感器装配到一个机械系
统中，所以在技术数据里使用了转子距离
（RD）而不是气隙。
转子距离作为分辨率和速度的函
数关系已经在表 1 中列出。这些参数是编程
出厂的（见订货信息）
表 1: 对于 A quad B 输出时，转子距
离是分辨率和直线速度的函数
订货信息
产品型号:DB23AB-CD
A 方向
0 纵向的
1 直交的
B 输出
0 A quad B
1 PWM
2 AR
图2: 超过一个1.2毫米的周期时的模拟比
例(AR)信号, PWM 信号和指针(I) 信号
C 分辨率(um)
0 0.3
1 0.6
2 1.2
3 4.7
4 9.4
5 18.8
6 37.5
7 75
8 150
对于特殊应用订制的传感器（PCB 板的形
状，目标物的周期/材质，添加的部分等等）
以及电缆/连接器解决方案，DABECO 都给
予提供。对于更详细的信息，请直接与
DABECO 联系。
D 速度(米/秒)
0 0.05
1 0.1
2 0.2
3 0.5
4 1
5 2
6 5
7 10
8 20
9 50
