供应轴台式轴承座式张力传感器
| 价 格： | 面议 | |
| 型号/规格： | SUPB | |
| 品牌/商标： | 三丰 |
SUPB系列轴台式张力传感器
SUPB-1 SUPB-2
轴台式张力传感器采用了美国先进的传感器技术，全密封防腐蚀设计，整体式 传感结构使得其响应频率大大提高，输出信号具有线性好和响应快的特点，保证了零点回复。SUPB系列张力传感器坚固耐用、防腐防尘、稳定性高。箔
式应变片使其在低张力下，仍可提供高灵敏度，且无需内置温度补偿网络。采用分离式安装，大大简化安装进程。SUPB系列张力传感器具有多种规格和安装方式，普遍被应用于印刷、复合、涂布、剪切、造纸、橡胶、纺织、电线电缆及胶片等卷取控制设备和生产线上。
▲ 规格
额定张力（N）
SUPB-1.......................500，1000，2500，5000
SUPB-2............................5000,12500,25000
......35000,45000,60000,100000,120000,150000
过载系数.....................................500%
输入电压......................................10VDC
张力信号输出................................0-20mV
应变片电阻值............................120Ω/全桥
综合误差..................................<±0.05%
线性误差...................................<±0.5%
重复性误差................................<±0.02%
环境温度................................－30～+85℃
环境湿度.....................................95R.H.
温度漂移.................................0.004% /℃
传感器接头规格.................................WS16
传感器本体材料.............................特种合金
▲特性
输出信号线性度好
无需额外温度补偿装置
稳定性、可靠性高
对高低张力具有同样的高灵敏性
可供选择的负载可达2.5吨
张力应变片与基体粘结强度高
过载能力可达到500%
全密封式防腐蚀、防化学设计
采用特种合金材料
▲ 安装尺寸表
|
单位:mm
|
MWF*={[2T×K×sin（A/2）]×（HsinB+LcosB）±W（LcosC—HsinC）}**/ （2L）
| MWF：工作压力（N）； T：总张力（N）； K：安全系数(一般取1.4-2.0)； A：包角（度）； W：张力辊重量（N）； B：张力夹角（度）； C：安装角度（度）； *MWF计算结果是单个传感器所承受的工作压力 **B角如果在水平线下，用"+"， 如果在水平线上用"-" |
dzsc/16/6283/16628305.gif |
| SUPB张力传感器 | 工作压力（N） |
|
类型 |
等级 | 500 | 1000 | 2500 | 5000 |
| SUPB-1 | PART 11 | 100 | 200 | 300 | 400 |
| 类型 | 等级 | 5000 | 12500 | 25000 | 45000 |
| SUPB-2 | PART NO-222 | 100 | 200 | 300 | 400 |
| 类型 | 等级 | 60000 | 100000 | 1200000 | 150000 |
| SUPB-3 | PART NO-333 | 500 | 600 | 700 | 800 |
- 所属城市：山东 威海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张晓军
- 电话：0631-3630955
- 传真：0631-3631966
- 手机：13371186709
- QQ ：

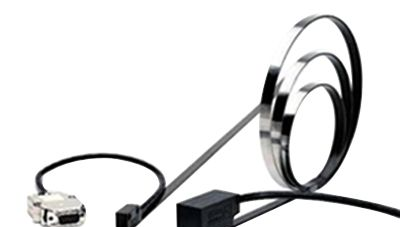

供应磁栅尺，磁栅数显
