CR-604A经济型锅炉液位变送器（锅炉液位计）
| 价 格： | 面议 | |
| 型号/规格： | CR-604A | |
| 品牌/商标： | 长润 |
1、概述：
CR-604A经济型锅炉液位计，基于射频电容测量技术，输出4-20mA连续的标准信号，用于各种锅炉汽包液位的测量和控制。
产品采用独特结构，将抗高温、耐高压、抗腐蚀、抗波动性能集于一身，变送部分利用军工器件，使信号输出更加稳定、可靠。该液位计安装简单，维护量小，测控，性价比高，是传统的电极式、差压式、磁翻板式液位计最理想的换代产品。
2、工作原理：
电容式液位测控仪均采用电容原理，即电容两极间介质量的变化可引起电容量的变化。其原理模拟图如图3.1所示，把一根外包绝缘层的金属棒插入装有导电介质的金属容器，金属棒和容器内壁之间形成电容，其填充介质的变化量△H与形成的电容变化量△Cx关系如下式：
dzsc/15/8696/15869644.jpg dzsc/15/8696/15869644.jpg
当被测介质液位变化时，传感器电容量Cx也随之发生变化，电容变化增量△Cx通过变送器电路转换为与液位成正比例的标准电流信号。转换过程可用图3.2所示的方框图示意：
dzsc/15/8696/15869644.jpg
3、结构说明：
图中的内部探极和测量筒构成电容式传感器，汽相口和液相口分别和锅炉汽包的法兰相对接，利用连通器原理将锅炉中的液体引入测量筒，而探极位于测量表筒的中心位置，液体的流入或界面的变化引起传感器内电极与测量表筒内壁之间的介电常数发生变化，从而引起电容量的变化。此时，由传感器将此电容量的变化采集并送之电器盒，再由电器中的电路板转换成4－20mA信号输出，则此时被测出的测量筒内的介质高度就是设备内介质的高度，从而实现对设备内介质的测量。
dzsc/15/8696/15869644.jpg
图中的排污口，可定期将液位测控仪内污物对外排放，保持液位测控仪测量表筒内清洁干净，避免传感器粘附污物。
4、技术参数：
工作电压：：40V最小：6.5V
电流环：两线制4.00mA～20.00mA（±0.5%）
防爆等级：ExiaIICT6（-40℃～70℃）
ExiaIICT1~5（-40℃～85℃）
防爆参数：Ui=30V,Ii=100mA,Pi=0.75W
Ci=100pF,Li=10uH
测量范围：0～2200mmMax测量周期：0.5秒
分辨率：0.02mm温度漂移：±0.5mmMax(-40℃～85℃)
工作压力：40MPaMax线性偏差：±(1+0.05%FS)mm
介质温度：300℃Max.环境温度：-40℃～85℃（ExiaIICT1-T5）
存储温度：-55℃～100℃防护等级：IP67
- 所属城市：河南 郑州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈国强
- 电话：0371-67399998
- 传真：0371-673999998-9
- 手机：037167399998
- QQ ：

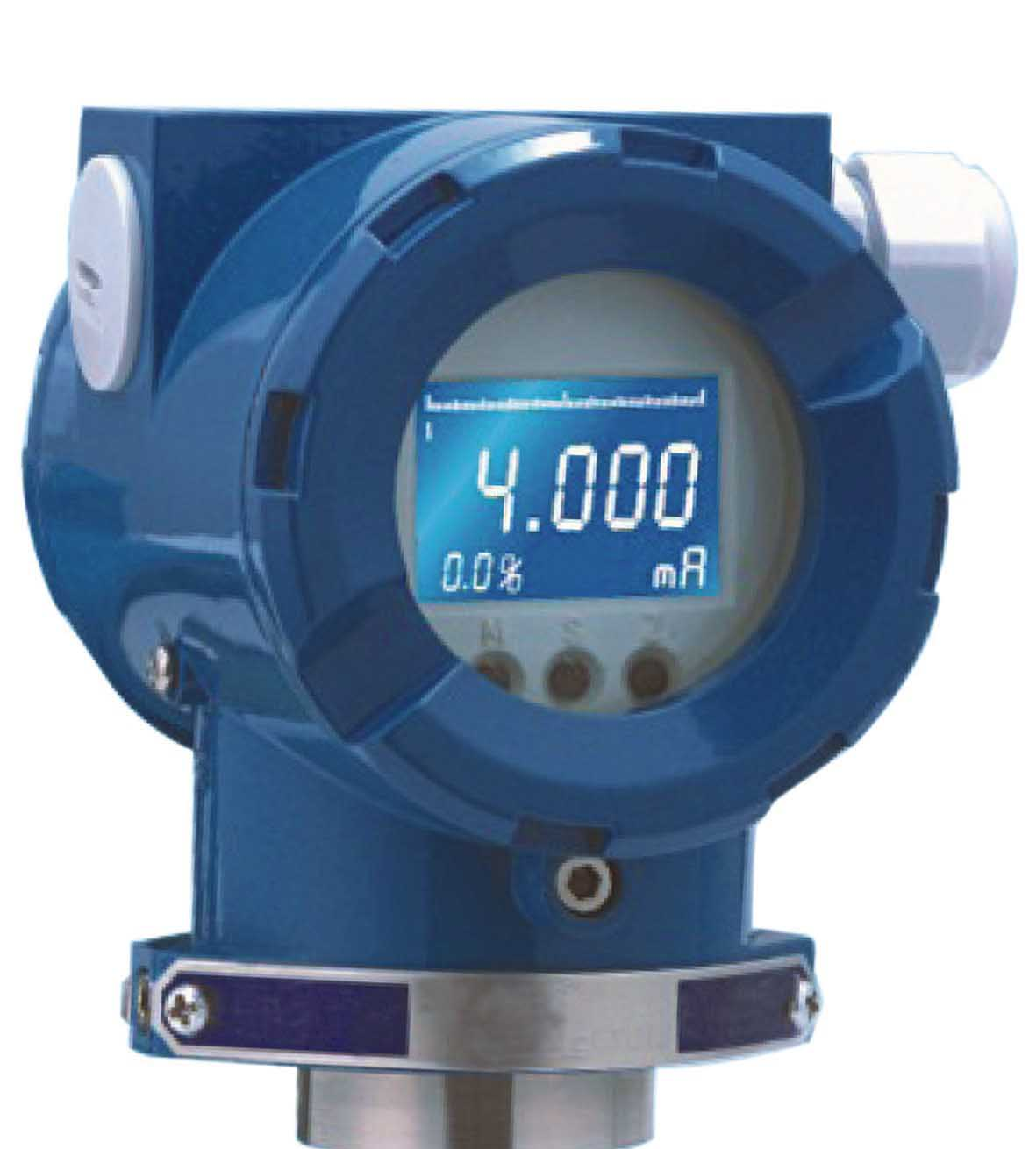

CR-ZK系列智能压力变送器
信息内容：CR-ZK系列智能压力变送器 dzsc/15/8696/15869645.jpg一、 概述本产品采用进口高精度隔离型扩散硅传感器组件，通过带HART协议的高可靠性智能电路，将被测介质的表压或绝压转换为4~20mADC标准电信号。同时利用在4~20mA传输线上迭加一个数字信号进行通讯（采用Hart协议）、查询和自诊断。通过PC机或手操器（通讯器）可以在现场或控制室对该变送器进行远程控制或重新组态。高质量的传感器、精湛的全焊接封装技术以及完善的装配工艺确保了变送器的高质量和优良性能。本产品有多种接口形式，品种规格齐全，能够限度地满足客户的需要，特别适合广泛使用于各种工业现场。 二、特点● 不锈钢隔离膜片，适用范围广 ● 高精度、高稳定性、高可靠性● 抗射频、抗电磁干扰● 性能价格比高● 具有自诊断能力● Hart协议数字通讯技术 ● 不锈钢隔离膜片，适用范围广 ● 高精度、高稳定性、高可靠性● 抗射频、抗电磁干扰● 性能价格比高● 具有自诊断能力● Hart协议数字通讯技术 三、技术指标● 测量介质：与316L不锈钢兼容的各种液体、气体或蒸汽● 量程范围：0～10Kpa至0～60Mpa（参见选型表）● 过载压力：量程的2倍（其中量程代码10的产品过载为90MPa）● ...

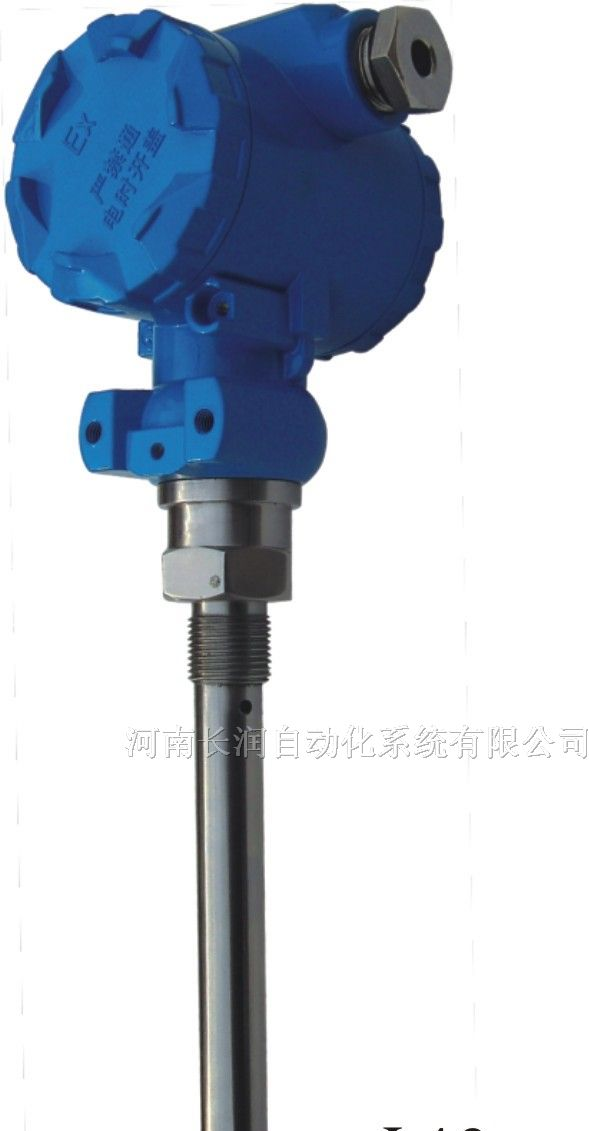

CR-606A2小巧型电容式油位传感器（变送器）
