供应CSM005A系列霍尔电流传感器
| 价 格： | 面议 | |
| 型号/规格： | CSM005A/CSM004A/CSM003A/CSM002A/CSM001A | |
| 品牌/商标： | chieful |
| 产品描述： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应富士EXB841（K841）IGBT驱动器
信息内容：TX-K841 IGBT驱动器 原理框图 特点 单管大功率IGBT模块驱动器。 EXB841的改进型，延迟时间小，工作频率高，驱动能力强，保护参数的缺省值基本相同，可直接代换EXB841。 使用单一电源，驱动器内部设有负压分配器，减少了外部元器件。 应用 可驱动IGBT (300A/1200V或 600A/600V) 一只 外形尺寸 应用连接图 1. 滤波电容Cc、Ce、Cp可用22～47μF电解电容、再各并联一个1μ左右的CBB无感电容，耐压均>=25V。2. Rg＝2.2－15Ω；Rge>=4K7/0.25W。3. 选取故障输出光耦的串联电阻R2时，要考虑到5脚输出的低电平接近于负电源Vee。4. 隔离反馈二极管Dhv应选用高压快恢复管，如HER107、FUR1100等。5. 在已有电源中可直接替换EXB841。注意，输入光耦的信号电流应在10mA左右。6. 静态输出波形的测试请参见：正常输出波形的测试。特别提醒：谨防输出短路。 过流保护曲线： 管脚说明：1：驱动器内部正负电压分配的中点，接IGBT的发射极。2：驱动器的辅助电源Vp的正端，也是驱动器内部正电源的Vcc端。3：驱动器输出端，接IGBT的栅极。4：保留端。5：故障信号输出端。6：IGBT电流检测端，接IGBT的集电极...

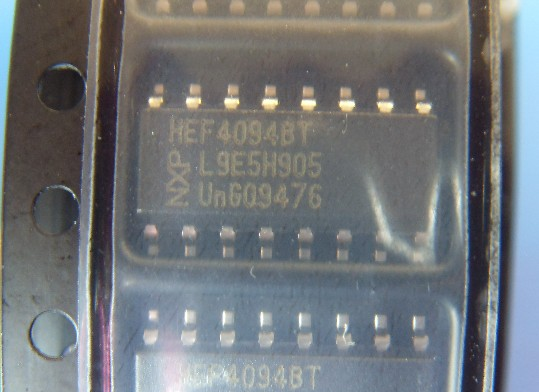

供应NXP逻辑IC/移位寄存器/HEF4094BT
信息内容：Features Fully static operation 5 V, 10 V, and 15 V parametric ratings Standardized symmetrical output characteristics Operates across the automotive temperature range −40 °C to +125 °C Complies with JEDEC standard JESD 13-B Type number PackageName Description VersionHEF4094BP DIP16 plastic dual in-line package; 16 leads (300 mil) SOT38-4HEF4094BT SO16 plastic small outline package; 16 leads; body width 3.9 mm SOT109-1HEF4094BTS SSOP16 plastic shrink small outline package; 16 leads; body width 5.3 mm SOT338-1 Block diagrams/pinning ShowHide
