供应大功率工业级固态继电器
| 价 格： | 面议 | |
| 型号/规格： | SSR.SGA44200ZF | |
| 品牌/商标： | 柳晶 |
产品型号规格： SSR.SGA □□□□ZF
产品系列名称： 单相大功率工业级固态继电器
输出负载电压： 440VAC、660VAC、1200VA
输入控制电压： 90-280VAC
输出负载电流： 150A、 200A、 250A、 290A
dzsc/15/6576/15657682.gif
一、产品特点：
1、采用两只单相可控硅芯片，反并联组成输出；
2、真空+充氢保护焊接技术；
3、输入信号与TTL和COMS数字逻辑电路兼容；
4、输入回路与输出回路之间光隔离；
5、发光二极管指示工作状态；
6、输入端-输出端之间隔离耐压≥2500V；
7、较高性价比，应用广泛，高信赖度的通用产品；
8、100%负载电流老化试验，通过欧共体CE认证，国际ISO9000认证。
二、型号说明：
dzsc/15/6576/15657682.gif
三、技术参数：
| |||||||||||||||||||||||||||||||||
四、产品应用：
SSR系列工业级固态继电器采用阻燃工程塑料外壳，环氧树脂灌封，螺纹引出端接线，具有结构强度高，耐冲击，抗震动性强，输入端驱动电流小，可方便的与计算机终端和各种数字程控电路接口，广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，娱乐设施等自动化控制领域。
特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境，及频繁开关的场合。
五、安全注意事项：
1、负载电流高于10A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂，40A以上加风扇强冷或水冷。
2、使用在感性负载时，高瞬态电压以及浪涌电流施加与输出端，因此可能导致固态继电器误导通或损坏，通常需要在输出端接入具有特定钳位电压的电压控制器件，如双向稳压二极管或压敏电阻(MOV)。压敏电阻推荐取额定电压的1.6-1.9倍。
3、控制接近最小负载电流的较小负载电流负载时，须在负载上并联一个虚拟负载电阻，以减小输出端漏电流在负载上产生较高的剩余电压。
4、为了避免固态继电器的温升超过允许值，设计应用时应考虑散热效果和安装位置，当两只或多只固态继电器并排安装时，应留有适当的间距。
5、多只固态继电器的输出端之间不得并联使用，以试图增大输出电流。但输出端可以串联使用，以便适用更高的工作电压。
6、当使用多只固态继共用一个控制电源时，输入端即可以串联使用也可以并联使用。
7、容性负载请慎用此件，请选择容性负载专用固态继电器。
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 卢博宇
- 电话：0577-62519692
- 传真：0577-61204622
- 手机：15868067357
- QQ ：
供应二极管ZP200A
信息内容：◆ 普通整流管■ 正向平均电流：5-5000A ■ 反向重复峰值电压：100-5000V ■ 金属螺柱型结构 ■ 全封闭玻璃-金属螺柱型结构■ 全密封陶瓷-金属螺柱型结构 ■ 全封闭陶瓷-金属平板型结构 ■ 符合GB4939-1985部分标准 ■ 承受高浪涌电流能力■ 螺栓为阴极或阳极的正向或反向结构◆ 典型应用■ AC/DC变换器 ■ 化工电解 ■ 机电励磁 ■ 电镀电源 ◆ ZP系列整流器参数 I、螺栓型 型号 正向平均电流 正向峰值电压 反向重复峰值电流 反向重复峰值电流 结壳热阻 工作结温 外型尺寸代号 推荐用散热器 ZP5A 5 ≤1.6 100 ～ 5000 ≤2 ≤0.30 -40 ～ +125 A1 SZ13 ZP10A 10 ≤0.20 A2 SZ14 ZP20A 20 ≤6 ≤1.4 A3C1 SZ15 ZP30A 30 ≤1.0 C2 SZ16 ZP50A 50 ≤12 ≤0.6 C3G1 SZ16 ZP100A 100 ≤1.8 ≤0.3 C4G2 SL17 ZP200A 200 ≤0.2 C5G3 SL18A18 ZP300A 300 ≤15 ≤0.11 C6G4 SL18 19 ZP500A 500 ≤0.068 C7C8 SL20 Ⅱ、ZP平板型 型号 正向平均电流 正向峰值电压 反向重复峰值电流 反向重复峰值电流 结壳热阻 工作结温 ...

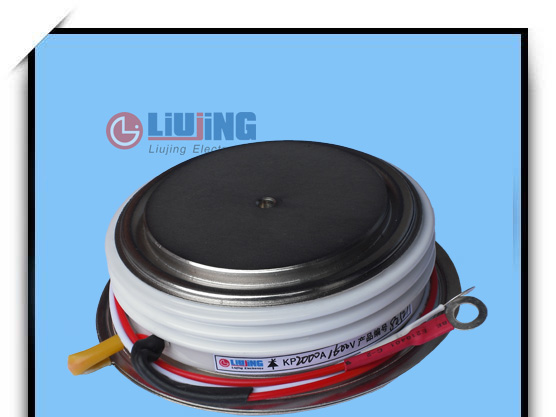

供应普通晶闸管KP2000A 1600V
