供应IR2113-1 光耦场效应管绝缘垫光耦场效应管
| 价 格： | 面议 | |
| 型号/规格： | IR2113-1 | |
| 品牌/商标： | ir | |
| 环保类别： | 普通型 |
开关电源采用（IR2113）和内部结构和特点及应用
美国IR公司生产的IR2113驱动器。它兼有光耦隔离（体积小）和电磁隔离（速度快）的优点，是中小功率变换装置中驱动器件的品种。
IR2110、IR2112、IR2113内部结构和特点：
IR2113采用HVIC和闩锁抗干扰CMOS制造工艺，DIP14脚封装。具有独立的低端和高端输入通道；悬浮电源采用自举电路，其高端工作电压可达500V，dv/dt=±50V/ns，15V下静态功耗仅116mW；输出的电源端（脚3,即功率器件的栅极驱动电压）电压范围10～20V；逻辑电源电压范围（脚9）5～15V，可方便地与TTL，CMOS电平相匹配，而且逻辑电源地和功率地之间允许有±5V的偏移量；工作频率高，可达500kHz；开通、关断延迟小，分别为120ns和94ns；图腾柱输出峰值电流为2A。
IR2113的内部功能框图如图1所示。由三个部分组成：逻辑输入，电平平移及输出保护。如上所述IR2113的特点，可以为装置的设计带来许多方便。尤其是高端悬浮自举电源的成功设计，可以大大减少驱动电流
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：

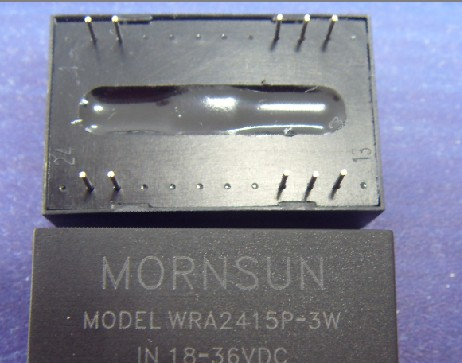

供3W宽电压输入，隔离稳压正负双路输出.DC-DC模块电源
信息内容：WRA_ZP-3W & WRB_ZP-3W 系列3W，宽电压输入，隔离稳压正负双路/单路输出.DC-DC模块电源 产品特点： ● 宽输入电压范围：2:1● 宽工作温度范围：-40℃~+85℃● 短路保护(自恢复)● 隔离电压1500VDC● 内部贴片化设计● 阻燃封装，满足UL94-V0要求● 无需外加元件● MTBF＞1,000,000 小时● 五面金属屏蔽● 符合RoHS指令 应用范围WRA_ZP-3W & WRB_ZP-3W系列产品是专门针对经AC/DC 转换电路滤波后，输出电源直接引入控制电路使用的电源板设计场合。此设计、制造的DC-DC 模块电源，可为您减少设计的失效点，节省开发微功率电源的人力、物力、时间成本，还能更好的保证产品品质稳定性，以保障终端产品的使用安全可靠性。该产品适用于：1） 输入电源的电压变化范围≤2:1；2） 输入输出之间要求隔离≤1500VDC；3） 输出电压稳定度和输出纹波噪声要求较高。
供3W，宽电压输入，隔离稳压正负双路DC-DC模块电源
信息内容：TEN3系列3W，宽电压输入，隔离稳压正负双路/单路输出,DC-DC模块电源 DC / DC Converter Modules High Performance 3 to 15W The TEN series is an extensive range of high performance DC/DC converters offering excellent specifications and very high power density in shielded metal packageSAll models are available with wide 2:1 or ultra-wide 4:1 input ranges.The TEN series models offer an extended operating temperature range of –40 to +85°C and provide an internal EMI-filter to meet EN/UL 55022, class A 产品特点： ● 宽输入电压范围：2:1● 宽工作温度范围：-40℃~+85℃● 短路保护(自恢复)● 隔离电压1500VDC● 内部贴片化设计● 阻燃封装，满足UL94-V0要求● 无需外加元件● MTBF＞1,000,000 小时● 五面金属屏蔽● 符合RoHS指令
