特性 无电感、电荷泵型 DC/DC 转换器 电压输出精度:
■ 5V±4% 100mA 的输出电流 工作温度范围
■ -40℃至+85℃ 过热保护功能 2MHz 的开关频率(typ) 关断控制输入与 1.8V逻辑电平兼容 具备软启动电路 VIN电压范围:2.7V-4.5V 采用扁平的 SOT23-6L 封装
应用 白光 LED背光电路 局部 3V-5V转换 智能卡读卡器 PCMCIA 自给 5V电源
描述
PJ3200 是一种无电感的升压型 DC/DC 转换器。它可以产生稳定的 5V 电压输出。PJ3200 是专门为低噪声和高
效率的应用而设计的,输出的电流可达 100mA。PJ3200采用恒定频率的电荷泵方式工作,开关频率为 2MHz,
可避免与敏感的 IF频段相互干扰。PJ3200 只需要 3 个体积小的电容(一个电荷泵电容和 VIN端、VOUT 端的旁路
电容),这使得 PJ3200 非常适合于体积小、电池供电的应用场合。
由于 PJ3200 的工作开关频率比较高,这样即使使用较小的陶瓷电容也可以获得比较低的输入电压纹波和输出
电压纹波。PJ3200 内置过热检测电路,即使 VOUT 端持续短接到地,也不会损坏芯片。在芯片上电期间,有内置
的软启动电路可以避免产生较大的冲击电流。PJ3200 具备关断模式,在这种模式下,芯片消耗的静态电流<1uA。
PJ3200 采用SOT23-6L 封装形式
串联白灯背光IC选型 | ||||
型号 | PJ2126 | PJ5121C | PJ5121A | |
反馈电压 | 0.1V | 0.1V | 0.25V | |
建议与白灯串联的电阻值 | 5欧姆 | 5欧姆 | 10欧姆 | |
有无OVP(过电压保护功能) | 有,内置 | 有,外置 | 有,外置 | |
可否空载 | 可 | 可 | 可 | |
可串联LED灯 | 6 | 8 | 4 | |
输出电压 | 30V | 28-35V | 20V | |
驱动电流 | 350mA | 400mA | 400mA | |
封装 | SOT25 | SOT26 | SOT26 | |
可直接替换型号 | AP3008/PT4101/MP3204/CP2126 | AP3008/PT4101/MP3204/CP2126 | XC9116/RT9271 | |
/MP1516/MP1518/AN1588/LT1937 | /MP1516/MP1518/AN1588/LT1937 | /G5121/RT9284A | ||
并联白灯背光IC选型 | ||||
型号 | PJ7110 | PJ7111 | PJ3200 | PJ9362 |
可否空载 | 可 | 可 | 可 | 可 |
可并联LED灯 | 3 | 4 | 5 | 4 |
驱动电流 | 20mA | 20mA | 20mA | 30mA,可调 |
封装 | SOT26 | MSOP8 | SOT26 | QFN16(3X3) |
可直接替换型号 | AMC7110 | AMC7110 | AIC1848/AAT3110 | RT9362 |
/RT9361/LTC3200/SGM3110 |
AMS1085 概述 AMS1085系列稳压器有可调版与多种固定电压版,设计用于提供3A输出电流且工作压差可低至1V。在输出电流时,AMS1085器件的压差保证不超过1.3V,并随负载电流的减小而逐渐降低。 AMS1085的片上微调把基准电压调整到1%的误差以内,而且电流限制也得到了调整,以尽量减少因稳压器和电源电路超载而造成的压力。 AMS1085器件引脚上兼容其他旧款的三端稳压器,提供3引脚TO-220封装,3引脚或2引脚的TO-263(塑料DD)封装,以及TO-252(D PAK)封装。 AMS1085 参数 AMS1085 基本参数 输出电流 (A) 3 输出电压 (V) Adj, 1.5, 2.5, 2.85, 3.0, 3.3, 3.5, 5.0 AMS1085 其他特性 初始误差 (%) ±1 压差 (V) 1.3 AMS1085 封装类型 TO-220 TO-263 TO-252 AMS1085 特性 三端口可调节或固定输出电压1.5V, 2.5V, 2.85V, 3.0V, 3.3V, 3.5V和5.0V 输出电流3A 工作压差低至1V 负载调节:0.1% 线路调整率:0.015% 可选TO-220,TO-263和TO-252封装 AMS1085 应用 高效线性稳压器 后置稳压器,用于交换式电源 微处理器电源 电池充电器 恒定电流稳压器 笔记本/PC电源 便携式设备

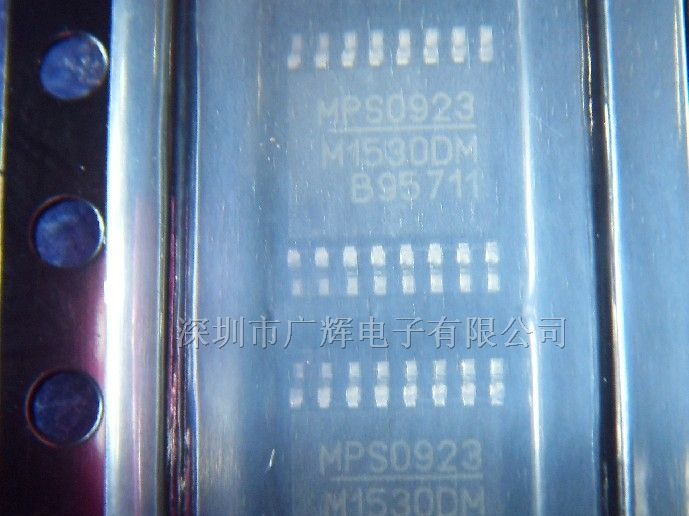

The MP1530 combines a triple output step-up converter with linear regulators to provide a complete DC/DC solution. It is designed to power TFT LCD panels from a regulated 3.3V or 5V supply. This device integrates a 1.4MHz fixed frequency step-up converter with positive and negative linear regulators. The step-up converter switch node drives two charge pumps, which supply powers to their respective linear regulators. The positive and negative linear regulator inputs can withstand up to 38V and down to -20V, respectively. A single on/off control enables all 3 outputs. The outputs are internally sequenced at startup for ease of use. An internal soft-start prevents input overload at startup. Cycle-by-cycle current limiting reduces component stress. The MP1530 is available in a tiny 3mm x 3mm, 16-pin QFN package or a 16-pin TSSOP package Internal 0.5Ω Power Switch Output Voltage up to 25V Up to 90% Efficiency Low 1μA Shutdown Current Input Under Voltage Protection Thermal S...
