供应LTC3728LX/双输出两相同步降压型开关稳压器
| 价 格： | 面议 | |
| 型号/规格： | LTC3728LX | |
| 品牌/商标： | linear |
LTC3728LX - 双输出、550kHz、两相同步降压型开关稳压器
特点
- 双输出 180° 定相控制器减小了所需的输入电容以及由电源引起的噪声
- OPTI-LOOP® 补偿使得输出电容 (COUT) 最小化
- 输出电压准确度达 ±1% (LTC3728LC)
- 电源状态良好输出电压指示器
- 250kHz 至 550kHz 的可锁相固定频率
- 双 N 沟道 MOSFET 同步驱动
- 宽 VIN 范围：4.5V 至 28V 工作电压
- 非常低压差操作：占空比为 99%
- 可调软启动电流斜坡上升
- 折返输出电流限制
- 具备失效选项的闭锁短路停机功能
- 输出过压保护
- 低停机静态电流 IQ：20µA
- 5V 和 3.3V 稳压器
- 三种可选的工作模式：恒定频率、 突发模式 (Burst Mode®) 操作和 PWM
- 5mm x 5mm QFN 和 28 引脚窄体 SSOP 封装
描述
LTC®3728L/LTC3728LX 是驱动全部 N 沟道同步功率 MOSFET 级的高性能双输出降压型开关稳压控制器。它所采用的恒定频率电流模式架构可提供高达 550kHz 的可锁相频率。通过使两个控制器输出级异相工作以限度地减少由输入电容器的 ESR 所引起的功耗和噪声。
OPTI-LOOP 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。精准的 0.8V 基准和电源状态良好输出指示器可与未来的微处理器相兼容，而且，4.5V 至 28V (值为 30V) 的宽输入电源电压范围囊括了所有的化学电池。
用于每个控制器的一个 RUN/SS 引脚提供了软启动和任选的定时短路停机功能。当过流闭锁停用时，电流折返可对 MOSFET 在短路条件下的功耗加以限制。输出过压保护电路闭锁在低端MOSFET 上，直到 VOUT 恢复至正常值。FCB 模式引脚能在突发模式、恒定频率模式和连续电感器电流模式之间进行选择，或对一个副端绕组实施稳压。LTC3728L/LTC3728LX 包括一个电源状态良好输出引脚，当两个输出均位于其设计调整点的 7.5% 以内时，该引脚将发出指示信号。
应用
- 笔记本计算机和掌上型计算机
- 电信系统
- 便携式仪表
- 电池供电型数字设备
- DC 功率分配系统
http://www.linear.com.cn/pc/productDetail.jsp?navId=H0,C1,C1003,C1042,C1032,C1062,P2271
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应LD7575PS 液晶电源芯片
信息内容：Features Features High-Voltage (500V) Startup Circuit Current Mode Control Non-Audible-Noise Green Mode Control UVLO (Under Voltage Lockout) LEB (Leading-Edge Blanking) on CS Pin Programmable Switching Frequency Internal Slope Compensation OVP (Over Voltage Protection) on Vcc OLP (Over Load Protection) 500mA Driving Capability Applications Switching AC/DC Adapter and Battery Charger Open Frame Switching Power Supply LCD Monitor/TV Power 通嘉IC应用领域:本芯片适用于电池充电器、机顶盒电源、DVD 电源、大、小功率电源适配器、打印机电源、显示器和各种开关电源的高效率的绿色芯片。 通嘉IC可兼容的型号如下： LD7535/LD7530/LD7531=SG6848/SG6858/SG5701=RT7730/RT7731=OB2263/OB2262=CR6848/CR6850/CR6851 LD7552/LD7575/LD7576=SG5841/SG6841/SG6842=OB2268/OB2269=NCP1200/NCP1203/NCP1207

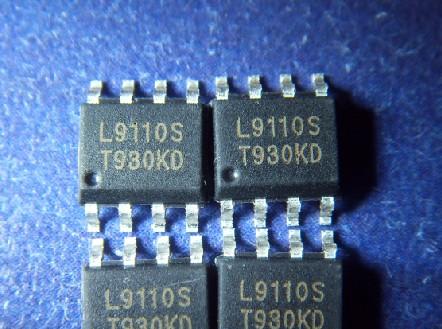

供应马达驱动芯片 LG9110 L9110
信息内容：L9110是为控制和驱动电机设计的两通道推挽式功率放大专用集成电路器件，将分立电路集成在单片IC之中，使外围器件成本降低，整机可靠性提高。该芯片有两个TTL/CMOS兼容电平的输入，具有良好的抗干扰性；两个输出端能直接驱动电机的正反向运动，它具有较大的电流驱动能力，每通道能通过800mA的持续电流，峰值电流能力可达1.5～2.0A；同时它具有较低的输出饱和压降与静态电流；内置的钳位二极管能释放感性负载的反向冲击电流，使它在驱动继电器、直流电机、步进电机或开关功率管的使用上安全可靠。L9110被广泛应用于玩具汽车电机驱动、自动阀门电机驱动、电磁门锁驱动等电路上。
