供应贯通式接线端子DG8/10/12/14/16/18HP-1.2
| 价 格： | 面议 | |
| 型号/规格： | DG8/10/12/14/16/18HP-1.2 | |
| 品牌/商标： | 国产 |
| DG8/10/12/14/16/18HP-1.3 |
|
|
| 认 证 | dzsc/15/5200/15520081.jpg | dzsc/15/5200/15520081.jpg |
| 电气性能 | ||
| 参考标准 | UL | IEC |
| 额定电压 | 300V,600V | 450V,750V,1000V |
| 额定电流 | 15,20,30,50,65,85A | 17.5,24,41,57,76,101A |
| 导线线径 |
20-14,18-12,14-10, 12-8,14-6,12-4AWG |
1.5,2.5,6.0,10.0, 16.0,25.0mm2 |
| 机械性能 | ||
| 环境温度 | -40°C~T110°C | |
| 尺寸 | ||
| 间距 |
8.2mm(.323"),10.0mm(.394"), 12.0mm(.472"), 13.5mm(.532"), 14.5mm(.571"), 16.5mm(.650") | |
| 极数 | 2P-12P | |
| 材质和电镀 | ||
| 塑件 | PA66,UL94V-2 | |
| 载流体 | 黄铜，镀镍 | |
| 螺丝 | 钢，镀Cr3+钝化彩锌 | |
| 簧片 | 不锈钢 | |
| dzsc/15/5200/15520081.jpg |
| 型号 |
线径 (mm2) |
IEC技术参数 | UL技术参数 | 尺寸(mm/in.) | ||||||||
| 电流 | 电压 | 电流 | 电压 | Unit | A | B | C | D | E | F | ||
| DG8HP-1.2 | 1.5 | 17.5A | 450V | 15A | 300V | (mm) | 96.00 | 17.80 | 15.50 | 8.20 | ?3.00 | 2.80 |
| DG10HP-1.2 | 2.5 | 24A | 450V | 20A | 300V | (mm) | 116.70 | 20.00 | 16.90 | 10.00 | ?3.50 | 3.30 |
| DG12HP-1.2 | 6.0 | 41A | 750V | 30A | 300V | (mm) | 140.70 | 23.80 | 19.00 | 12.00 | ?3.90 | 3.90 |
| DG14HP-1.2 |
10.0 |
57A | 750V | 50A | 300V | (mm) | 158.00 | 25.60 | 25.20 | 13.50 | ?4.40 | 4.80 |
| DG16HP-1.2 | 16.0 | 76A | 750V | 65A | 300V | (mm) | 169.80 | 28.00 | 23.00 | 14.50 | ?4.20 | 6.00 |
| DG18HP-1.2 | 25.0 | 101A | 750V | 85A | 600V | (mm) | 194.40 | 36.90 | 28.70 | 16.50 | ?4.20 | 7.50 |
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 韩小姐
- 电话：021-33526804
- 传真：021-33526804/
- 手机：13764259143
- QQ ：
供应贯通式接线端子DG8/10/12/14/16/18HWP-4.3

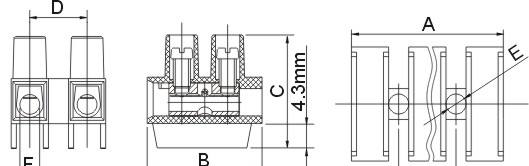

信息内容：DG8/10/12/14/16/18HWP-4.3 dzsc/15/5200/15520095.jpg dzsc/15/5200/15520095.jpg 认 证 dzsc/15/5200/15520095.jpg dzsc/15/5200/15520095.jpg 电气性能 参考标准 UL IEC 额定电压 300V,600V 450V,750V,1000V 额定电流 15,20,30,50,65,85A 17.5,24,41,57,76,101A 导线线径 20-14,18-12,14-10,12-8,14-6,12-4AWG 1.5,2.5,6.0,10.0,16.0,25.0mm2 机械性能 环境温度 -40°C~T110°C 尺寸 间距 8.2mm(.323"),10.0mm(.394"), 12.0mm(.472"),13.5mm(.532"), 14.5mm(.571"), 16.5mm(.650") 极数 2P-12P 材质和电镀 塑件 PA66,UL94V-2 载流体 合金，镀镍 螺丝 钢，镀Cr3+钝化彩锌 簧片 不锈钢 dzsc/15/5200/15520095.jpg 型号 线径(mm2) IEC技术参数 UL技术参数 尺寸(mm/in.) 电流 电压 电流 电压 Unit A B C D E F DG8HWP-4.3 1.5 17.5A 450V 15A 300V (mm) 96.00 ...
供应贯通式接线端子DG269

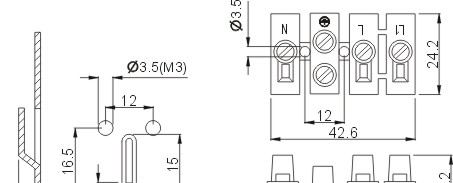

信息内容：DG269 dzsc/15/5201/15520100.jpg dzsc/15/5201/15520100.jpg 认 证 电气性能 参考标准 UL IEC 额定电压 300V 400V 额定电流 10A 10A 导线线径 22-16AWG 1.5mm2 耐电压 AC2500V/1Min 机械性能 环境温度 -40°C~+105°C 剥线长度 7-8mm 尺寸 间距 12mm(.472") 极数 4P 材质和电镀 塑件 PA66,UL94V-0 载流体 钢,镀三价铬钝化彩锌 载流体 黄铜 弹片 不锈钢 dzsc/15/5201/15520100.jpg
