大功率继电器

价格：

面议

详细介绍
企业详情

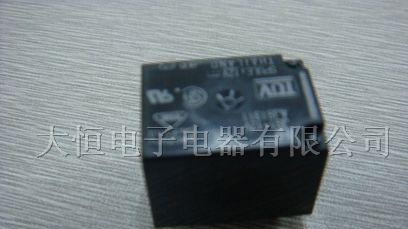

规格:32.2*27.2*20.4 品牌:创星产地:浙江省型号:JQX-15（T90）

触点形式

1H(1A), 1Z(1C)

接触电阻

100mΩ (1A 6VDC)

触点材料

Silver Alloy 银合金

触点负载(阻性)

40 A 14VDC

切换电流

40 A

切换功率

640 W

切换电压

75 VDC

机械寿命

1×10⁷次

触点形式	1H	1D	1Z(常开)	1Z(常闭)
接触电阻	50mΩ(1A 24VDC)
触点材料	AgSnO2 AgCdO
切换功率	7200VA/560W	3600VA/280W	4800VA/560W	2400VA/280W
切换电压	277VAC/28VDC
切换电流	30A	15A	20A	10A
JQX-105F-1 额定负载	30A 240VAC 20A 28VDC	15A 240VAC 10A 28VDC	20A 240VAC 20A 28VDC	10A 240VAC 10A 28VDC
JQX-105F-1L 额定负载	25A 240VAC 20A 28VDC	15A 240VAC 10A 28VDC	20A 240VAC 20A 28VDC	10A 240VAC 10A 28VDC
机械寿命	2×10⁷次
电气寿命	1×10⁵次

性能参数

绝缘电阻	1000MΩ,500VDC

介质耐压

触点与线圈间	1500VAC 1 min.
断开触点间	1500VAC 1 min.

动作时间

Max:15ms

释放时间

Max:10ms

冲击

稳定性	98m/s²
强度	980m/s²

振动	双振幅：1.5mm　10～55Hz

湿度

98% +40 ℃

温度范围

B级	直流：-55℃～+85℃;交流：-55℃～+60℃
F级	直流：-55℃～+105℃;交流：-55℃～+85℃

引出端形式

印制板引出端

重量

约36g

封装方式	敞开型(交流规格不适用) 塑型和防尘罩型

线圈参数

线圈功耗	直流:0.9W 交流:2VA
线圈电压	5～110VDC 12～277VAC
线圈电阻	见下表

线圈规格表

额定电压VDC	动作电压VDC	释放电压VDC	电压VAC(20℃)	线圈电阻Ω
5	3.75	0.5	6.50	27±10%
6	4.50	0.6	7.80	40±10%
9	6.75	0.9	11.70	97±10%
12	9.00	1.2	15.60	155±10%
15	11.25	1.5	19.50	256±10%
18	13.5	1.8	23.40	380±10%
24	18.00	2.1	31.20	660±10%
48	36.00	4.8	62.40	2560±10%
70	52.50	7.0	91.00	5500±10%
110	82.50	11	143.00	13450±10%

额定电压VAC	动作电压VAC	释放电压VAC	电压VAC(20℃)	线圈电阻Ω
12	9.6	2.4	15.6	25±10%
24	19.2	4.8	31.2	100±10%
120	96.0	24.0	156.0	2500±10%
208	166.4	41	270.4	11000±10%
220/240	192	48	286.0	13490±10%
277	220	54	360.1	15000±10%

产品标记

标记示例	JQX-15F / 12DC-1ZS
继电器型号	JQX-15F
线圈电源	DC: 直流 AC: 交流
线圈电压	直流:5～110VDC 交流:6～240VAC
触点形式	1Z: 一组转换 1H : 一组常开 1D: 一组常闭
安装形式	1.敞开式、 2.防尘罩无: .塑封式
触点材料	T:　AgSnO 无: AgCdO

电气寿命

5×10⁴次

性能参数

绝缘电阻	100MΩ, 500VDC

介质耐压

触点与线圈间	750VAC 1min
断开触点间	500VAC 1min

动作时间

Max: 12ms

释放时间	Max: 10 ms

线圈温升(在额定电压下)

Max: 60℃

温度范围

-40℃～+85℃

冲击

稳定性	98m/s²
强度	980m/s²

振动	双振幅:1.5mm　10～55Hz

湿度

35%～85%RH

温度范围

-40% +85℃

引出端形式

印制板引出端和快速连接引出端

重量

封装方式

塑封型和非塑封型

线圈参数

额定线圈功率

1.6W 1.8 W

线圈规格表 1.6W

额定电压VDC	动作电压VDC	释放电压VDC	电压VDC	线圈电阻Ω
6	4.2	0.6	7.2	20±10%
9	6.3	0.9	10.8	45±10%
12	8.4	1.2	14.4	80±10%
24	16.8	2.4	28.8	320±10%
36	25.2	3.6	43.2	720±10%
48	33.6	4.8	57.6	1280±10%

线圈规格表 1.8W

额定电压VDC	动作电压VDC	释放电压VDC	电压VDC	线圈电阻Ω
6	4.2	0.6	7.2	23±10%
9	6.3	0.9	10.8	51±10%
12	8.4	1.2	14.4	90±10%
24	16.8	2.4	28.8	360±10%
36	25.2	3.6	43.2	810±10%
48	33.6	4.8	57.6	1440±10%

产品标记

标记示例	JD2912 - 12VDC-1H S D H P
继电器型号	JD29: 带靠背 JD19: 无靠背
弹片形式	无:　簧片　　　12:　弹簧
线圈电压	6 9 12 24 36. 48VDC
触点形式	1H:一组常开 1Z:一组转换
封装方式	S: 塑封型无: 非塑封型
触点材料	无: AgSn02 D：AgCdO
线圈功率	(无) L: 1.6 W H: 1.8 W
引出端形式	无: 快速连接引出端 P: 印制板引出端 PCB
