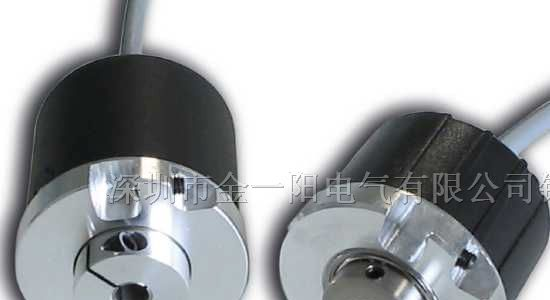

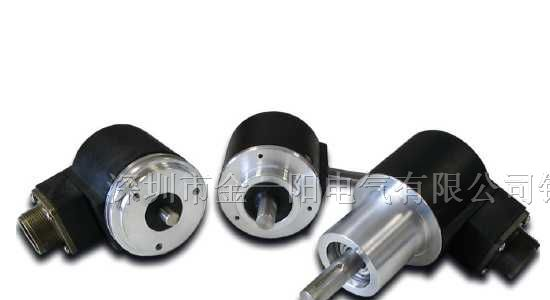

◆ 经济型编码器
◆ 分辨率可达2,000PPR
◆ 高机械效率
◆ 应用举例
—木材加工机械— 变频电机—自动化机械— 工业机器人
—包装机械— 玻璃机械—陶瓷机械— 制药、医疗机械
—印刷机械— 机床—纺织
10/3050/200/300/360/400/500/1,000/1,024/2,000
电气参数 |
标准输出通道 |
驱动器型(R,M),RS422A型(I,IL);A,B,Z 推挽型(K,KL) 电压型(V,VL) 集电极开路型(C,CL,CM):A,B,Z |
电源消耗 |
40mA(5VDC),60mA(10VDC),30mA(24VDC) |
电源电压(SELV) |
驱动器型(R):5VDC 驱动器型(M):10~30VDC电源输入,5VDC输出推挽型(K):10~30VDC 推挽型(KL):5~24VDC RS422型(I):10~30VDC RS422型(IL):5~24VDC 电压型(V):10~30VDC 电压型(VL): |
设计标准 |
符合DIN 0160,防护等级Ⅲ,污染等级2,过电压类别Ⅱ |
机械参数 |
壳体 |
铝制 |
使用寿命 |
在35%的负载下可以转动时为1x10/10转,在75%的负载下可以转动时为1x10/9转,在100%的负载下可以转动时为1x10/8转 |
重量 |
大约60g |
法兰 |
圆型法兰 |
连接类型 |
1.5m电缆,径向 |
抗冲击性能(IEC 68-2-27) |
1,000m/s2(6ms) |
防振性能(IEC 68-2-6) |
100m/s2(10…2,000HZ) |
存储温度 |
-25…+85℃ |
工作温度 |
-10…+70℃ |
防护等级(EN 60529) |
机壳IP 50,轴承IP 40 |
起动转矩 |
IP 50≤0.2Ncm IP 65≤1Ncm |
转速 |
6000RPM |
轴载 |
径向:30N(6.5lbs),轴向:15N(3.3lbs) |
轴径 |
实心轴6、8mm,空心轴(盲孔H以及通孔TH)可选6,8,10mm | |
深圳市金一阳电气有限公司是意大利ELTRA(意尔创)公司的授权代理商!
金一阳公司的前身是中鼎机电公司,从2003年起,从事传感器业务及相关电气方面产品,从最初的产品品牌经销到广东省内代理,又从省内代理升级为华南区总代理,从国内不知名产品到国外知名产品,由小及大,从少至多,如今合作伙伴已经遍及国内的广大地区.
过去的这几年,金一阳人在磨炼中成长,已历经风雨的金一阳公司,已经步入快速发展的轨道.在2008年下半年虽然受到金融海啸的影响,但市场开拓业绩依然保持较高的增长速度.在编码器行业中更是具备多年丰富的技术经验,以及更能带给广大用户品种多样化,高品质,高可靠性,具备性价比极优的产品.
意大利Eltra公司在生产传感技术领域,特别是在编码器行业中,已有20多年的生产与销售经验。目前可生产多达15,000多种型号的传感器,并服务于全球的3,000多个客户。产品种类齐全是Eltra的特色,它包括常规产品增量式编码器、值编码器;特殊产品拉线式和磁编码器、值总线式系统、公制测量轮、电子手轮、本安防爆式型编码器;还包括光电和电感式接近开关、磁致伸缩传感器、线性电位计以及相关的附件。
Eltra所有的产品均在严格条件下经过长时间测试,产品质量得以严格保证。且已通过了CE、ISO9001:2000和UL/CSA和ATEX认证。
