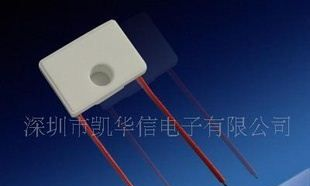

供应国华RGC陶瓷无感水泥电阻

价格：		面议
型号/规格：		RGC
品牌/商标：		国华
环保类别：		无铅环保型
产品主要用途：
功率分类：
精度类别：
外形结构特征：
引出线类型：
包装形式：

详细介绍
企业详情

制作工艺类型：	非线绕型	结构形式：	平面片状
引线类型：	同向引出线	允许偏差：	：±5%——±10%(%)
额定功率：	2-10(W)	标称阻值：	0.005——0.68(Ω)
用途类型：	高频无感电阻器	特性类别：	其他
外型尺寸：	8.5135(mm)	阻值范围：	0.005——1.0(Ω)
温度系数：	20——50(ppm/℃)

dzsc/12/4047/12404714.gif

售后说明

如果有质量问题,我公司本着诚信,负责,时间接到通知与以解决,质量与诚信是我们公司奈以生存的法宝.

dzsc/12/4047/12404714.gif

贸易信息

产品型号:	RGC	产品品牌:	国华
产品单价:	25.0 人民币包	原产地:	深圳
供货总量:	1000000.0	最小起订量:	1000.0
发货期:	3	运输方式:	航空交通运输
付款方式:	银行转账	信息有效期:	一个月

dzsc/12/4047/12404714.gif

相关产品


国华RX20被漆波绕电阻器	国华RX24刹车/制动电阻	国华BC圆瓷盘电阻	国华RX24铝壳线绕电阻器	国华RGC陶瓷无感水泥电阻

dzsc/12/4047/12404714.gif

产品展示

更多>>

国华BC圆瓷盘电阻
国华RX24刹车/制动电阻
国华RGC陶瓷无感水泥电阻
国华KNPN线绕无感电阻器
国华RX20被漆波绕电阻器
国华RX24铝壳线绕电阻器

国华BC圆瓷盘电阻
国华RX24刹车/制动电阻
国华RGC陶瓷无感水泥电阻
国华KNPN线绕无感电阻器
国华RX20被漆波绕电阻器
国华RX24铝壳线绕电阻器

maquree_productshow();

dzsc/12/4047/12404714.gif

公司业务描述

深圳市国华电阻厂供应固定电阻器、其他电阻器等主营产品类型，其中重点推荐产品有国华RX20被漆波绕电阻器、国华RX24刹车/制动电阻、国华BC圆瓷盘电阻、国华RX24铝壳线绕电阻器等，需要采购相关产品的采购商请速联系。

产品描述:

　陶瓷无感水泥电阻SLR，BPR，MPR

I. 特点

耐热性优，温度系数小
低杂音，负荷功率大，绝缘性高，不燃性
低电感
II. 尺寸结构图

类型  尺寸(mm)
阻值范围

功率
A±1.0
B±1.0
C±0.5
H±1.0
h1±1.0
h2±1.0
P±1.0
E12 ±5%(J)
E12 ±10%(K)

BPR2W 8.5
13.0
5.0
13.0
8.0
4.0
10
0.005Ω～0.68Ω
0.005Ω～0.68Ω

BPR3W 13.0
14.0
5.0
13.0
8.0
4.0
10
0.005Ω～0.68Ω
0.005Ω～0.68Ω

BPR5W 18.0
14.0
5.0
13.0
8.0
4.0
10
0.005Ω～1.0Ω
10.005Ω～1.0Ω

BPR2W 8.5
26
5.0
13.0
8.0
4.0
20
0.005Ω～1.0Ω
0.005Ω～1.0Ω

BPR3W 13.0
26
5.0
13.0
8.0
4.0
20
0.01Ω～6.6Ω
0.01Ω～6.6Ω

BPR5W 18.0
26
5.0
13.0
8.0
4.0
20
0.01Ω～6.6Ω
0.01Ω～6.6Ω

BPR10W 17.0
26
5.0
13.0
8.0
4.0
20
0.01Ω～6.6Ω
0.01Ω～6.6Ω

BPR2W+2W 8.5
26
5.0
13.0
8.0
4.0
10
0.01Ω～6.6Ω
0.01Ω～6.6Ω

BPR3W+3W 13.0
26
5.0
13.0
8.0
4.0
10
0.01Ω～6.6Ω
0.01Ω～6.6Ω

BPR5W+5W 17.0
26
5.0
13.0
8.0
4.0
10
0.01Ω～6.6Ω
0.01Ω～6.6Ω

BPR7W+7W 20.0
26
5.0
13.0
8.0
4.0
10
0.01Ω～6.6Ω
0.01Ω～6.6Ω

III.降负荷曲线图和表面温升曲线图



IV. 电气特性

项目
性能要求
测试方法

温度系数
± 250ppm/℃
JIS5202-5.2
-55℃ 到 +155℃
T.C.R=(R2-R1)×10ˆ6;/ R1 (T2-T1)(PPM/℃)
R1:常温（T1）阻抗值;
R2:常温+100℃（T2）阻抗值

短时间过负荷 ΔR≤±（2% R0+0.05Ω)

JIS5202-5.5
1W-3W: 5倍额定电压 5 秒
5W-20W:10倍额定电压 5 秒

耐电压
封装不可烧损，绝缘不可破坏
JIS5202-5.5
电阻两端导线置于金属V型槽上依500V之电压规定加压60秒

直流阻抗值  J±5%，K±10%
室温 25℃

绝缘阻抗值 1000MΩ M  以DC 500V测试体于V型槽上之导线及其表面涂装印加60秒
热冲击 ΔR≤±（2% R0+0.05Ω) JIS5202-6.7
依下所规定之温度连续5次
步骤：
1.温度-55℃ 放置30秒
2.温度25℃ 放置5秒
3.温度85℃ 放置30秒
4.温度25℃ 放置5秒

耐湿寿命
ΔR≤±（3% R0+0.05Ω)
JIS5202-7.9
40±2°C, 90～95% RH
于恒湿箱中加额定直流电压测试1.5小时，停止0.5小时连续测试1000小时

耐温寿命
ΔR≤±（3% R0+0.1Ω）
JIS5202-7.10
70°C,于恒温箱中加额定电压测试1.5小时，停止0.5小时连续测试1000小时
