工控液晶屏和工控主板选用实例

首先我们来了解一下工控液晶屏和嵌入式工控主板的概念：

   工控液晶屏，其实在学术文章中没有这个称呼，只是在应用过程中，大家对于恶劣环境（高温，低温，高亮等）下能够满足应用需求的液晶屏的统称。主要是那些具备宽温（工作温度在－30――＋80℃以上），高亮（亮度在400流明以上，能在强光下效果还不错）的液晶屏。

   嵌入式工控主板：这个概念所包含的概念就很广，通常所指的是和普通PC主板有所区别的，能适应工业应用恶劣的环境的，特别是在高温高湿，低温高湿，高电磁辐射，高粉尘环境下的应用需求的主板。

根据主板的结构和尺寸可以分成：全长卡，半长卡，5.25寸，3.5寸，PC104架构等。

按选用芯片系列分：386，486，586，PIII，P4等。

按芯片类型分：X86架构，MIPS架构，ARM架构等。

还有一些根据客户需求定制的部分，这里不再雷叙。

当然在客户选用的过程中，可能会根据客户所做的产品，还有他们自己的市场情况来选用，这里我们一一个来说明：

 客户背景：上海×××技术有限公司公司，是一家美资公司，主要从事自动售货机，并运营售货机上的广告，主要市场在美国和欧洲。在国内主要是研发和生产。

应用需求：1.收取现金，2.选货出货，3.按键选择，4.广告播放，5.调试显示,6.网络通讯，7.控制空调，8.客户的应用软件在WIN2000下开发

以下为本次嵌入式产品硬件解决方案的整体框图：

应用环境：客户需要把整机装好运到海外，主要在各加油站，自助洗衣店等场所，环境温度等同于室外温度，并在运输过程中有海运和汽运。

目前客户应用存在问题：，以前客户选用MINI ITX主板，在运输过程中，经产有内存脱落的现象。第二，美国和欧洲温差大，经常在低温下无法启动，在高温下经常死机。性能不够稳定。所以造成的返修率高的情况。

根据客户以上需求和所遇问题，我们选型过程如下：：针对应用需求：1.收取现金2.选货出货7.控制空调这些都是串口的应用，也就是说主板必须在3个串口以上。第二：4.广告播放5.调试显示，表明客户需要有双屏显示，并要显示不同的内容。第三：8.客户的应用软件在WIN2000下开发，要求我们选用的主板主频需要有一定高的频率。第四：内存脱落的问题，我们选的主板是内存能够板载，内存大小要确定能运行WIN2000。第五，客户以前应用的板卡因为环境温度的原因老是出现死机和重启现象，这要求我们必须选择一块工作温度相对较宽，适合恶劣环境应用的主板。第六：在液晶屏的选择上，根据本产品的应用环境，首先是温差大，其次是客户使用的地点光线都很强，这在我们选择时必须选用工控液晶屏，在恶劣环境下都可以有良好的应用。

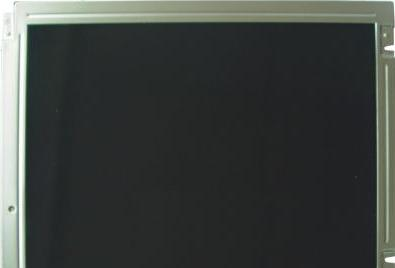

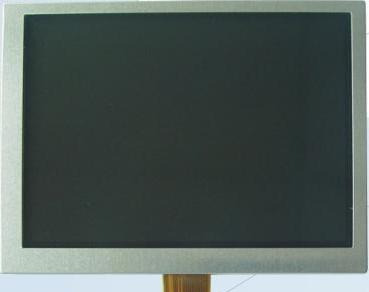

综上所述，我们根据客户的整体要需求我们选择如下：嵌入式工控主板PVT-8552和元太6.4寸工业液晶屏 PD064VT5(做调试显示)，17寸真彩色液晶屏 SVA170SX01TB（做播放广告）。
