ZMAP-16D气动低温调节阀-弘凌泵阀公司 作者:弘凌泵阀 产品来源:本站原创 点击数:310 更新时间:2008/11/22 ZMAP-16D气动低温调节阀ZMAP-16D气动低温调节阀概述 气动薄膜低温调节阀是单座调节阀、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖,使填料处于常温下工作。适用于-60~-250℃低温壮态下的介质(如液氧、液氮等)的调节。为确保调节精度,必须配用阀门定位器。 结构原理 气动低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。 由调节器来的信号压力输入气动薄膜执行机构的气室,产生推力,通过 连接杆件带动阀芯,阀芯位置的变化使阀的流通截面积变化,实现对介质 流量的调节。 气动低温调节阀主要技术指标 公称通径 DN 单座 20 25 32 40 50 65 80 100 125 150 200 双座 25 32 40 50 65 80 100 125 150 200 额定流量 系数Kv 单座 0.08 0.12 0.20 0.32 0.50 0.80 1.2 2.0 3.2 5.0 8 12 20 32 50 80 120 200 280 450 双座 10 6 25 40 63 100 160 250 400 630 流量特性 直线 直线;等百分比 配用执行机构型号 ZMA-2 ZMA-3 ZMA-4 ZMA-5 行程 10 10 16 25 40 60 作用方式 气关式(B),气开式(K) 弹簧压力范围KPa 标准信号:20~100;其它信号;40~200;20~60;60~100 气动低温调节阀安装、使用注意事项 1、应垂直安装于水平管道上,在特殊情况下需要水平或倾斜安装时,一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。 2、应安装在靠近地面或楼板的地方,以便在于维护检修,对装有阀门定位器或手轮机构者,更应保证观察,调整和操作和方便。 3、一般都设置旁通管路,以便在自控系统发生故障或维修调节阀时切换到手动操作,不致于停止生产。 4、装有手轮机构时,也可省略旁通管路时行手动操作,还可用于限制阀门的开度。当停止使用时,手轮机构必须恢复到原来空档位置,以利自控系统正常进行。 5、安装时,应使介质流向与阀体指示方向一致。 6、调节阀在安装前应对管路清洗污物、焊渣。安装后,使调节阀全开,对管路,阀门等进行清洗及试验各连接处的密封性。 公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200 A 230 280 280 325 410 495 135 235 235 255 280 310 345 370 430 470 550 660 1 160 260 260 285 305 340 375 405 460 525 590 700 2 190 290 290 315 335 370 410 440 490 560 630 740 n- 6-12 8-14 8-14 8-14 8-16 10-16 10-18 12-18 16-18 20-18 单座 H L 120 190 200 210 235 265 295 210 370 440 475 570 H1=500 862 1006 1060 1066 1137 1152 1377 1390 1394 H1=600 962 1106 1160 1166 1237 1252 1477 1490 1494 H1=700 1062 1206 1260 1266 1337 1352 1577 1590 1594 1743 1751 1790 H1=800 1162 1306 1360 1366 1437 1452 1677 1690 1694 1843 1851 1890 H1=900 1262 1406 1460 1466 1537 1552 1777 1790 1794 1943 1951 1990 H1=1000 1362 1506 1560 1566 1637 1652 1877 1890 1894 2043 2051 2090 H1=1100 2143 2150 2190 H1=1200 2243 2250 2290 H2 32 58 112 118 129 144 178 191 195 243 251 290 双座 H L 200 210 235 265 295 320 370 440 475 570 H1=500 1065 1068 1147 1152 1387 1407 1419 H1=600 1165 1168 1247 1252 1487 1507 1519 H1=700 1265 1268 1347 1352 1587 1607 1619 1768 1778 1820 H1=800 1365 1368 1447 1452 1687 1607 1719 1868 1878 1920 H1=900 1465 1468 1547 1552 1787 1807 1819 1968 1978 2020 H1=1000 1565 1568 1647 1652 1887 1907 1919 2068 2078 2120 H1=1100 2168 2178 2220 H1=1200 2268 2278 2320 H2 117 120 139 144 188 208 208 268 278 320 订货须知 订货时请填写《规格书》或注明以下内容: 一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV, 2.流体性质(包括公称压力、温度、粘度或酸碱性),3.信号压力、弹簧范围,4.流量特性, 5.阀的开关型式,6.阀体、阀芯材料,7.是否带附件,说明附件型号。以便我们的为您正确选型。 二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购; 三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。 感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

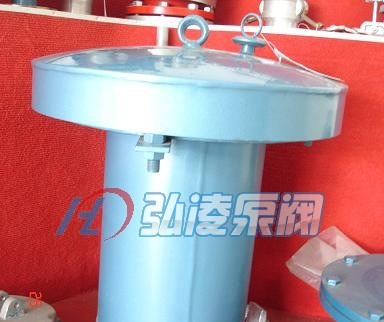

GYA系列液压安全阀 作者:弘凌泵阀 产品来源:本站原创 点击数:423 更新时间:2008/11/7 GYA系列液压安全阀 dzsc/10/7740/10774072.jpg GYA系列液压安全阀用途 1.液压式安全阀是(活瓣式)呼吸阀的安全备用设备, 它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季其活瓣冻结时,液压安全阀的液封即被破坏,从而保护油罐免遭破坏 2.液压安全阀装于油罐顶部与呼吸阀配合使用 3.控制压力:+56毫米水柱至-50毫米水柱 dzsc/10/7740/10774072.gif dzsc/10/7740/10774072.gif dzsc/10/7740/10774072.gif dzsc/10/7740/10774072.gif GYA系列液压安全阀主要连接尺寸(mm) Size of main connection 公称通径 DN Nominal Diameter 尺寸(mm) Size 重量kg Weight d D D1 D2 n-d1 L H GYA-80 GYA-100 GYA-150 GYA-200 GYA-250 80 ¢85 ¢185 ¢150 ¢125 4-¢18 376 424 38 100 ¢105 ¢205 ¢170 ¢145 4-¢18 500 605 42 150 ¢148 ¢260 ¢225 ¢200 8-¢18 650 705 66 200 ¢210 ¢315 ¢280 ¢255 8-¢18 900 755 97 250 ¢26...
YK43X/F/Y型先导活塞式气体减压阀 作者:弘凌泵阀 产品来源:本站原创 点击数:167 更新时间:2009/1/22 dzsc/18/1646/18164650.jpg 先导活塞式气体减压阀 产品特点: 本系列减压阀属于先导活塞式减压阀。主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。 减压阀,气体减压阀,空气减压阀,先导活塞式减压阀,先导活塞式气体减压阀 先导活塞式气体减压阀又名:减压阀,气体减压阀,空气减压阀,先导活塞式减压阀,先导活塞式气体减压阀 先导活塞式气体减压阀由主阀和导阀两部分组成。先导活塞式气体减压阀主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。先导活塞式气体减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。 dzsc/18/1646/18164650.jpg 先导活塞式气体减压阀系列属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传...
