供应GA41H、A51H型单杠杆安全阀
| 价 格： | 面议 | |
| 型号/规格： | GA41H | |
| 品牌/商标： | 安全阀 |
GA41H、A51H型单杠杆安全阀 作者：弘凌泵阀 产品来源：本站原创 点击数：82 更新时间：2009/2/13
dzsc/10/7740/10774004.jpg
GA41H、A51H型单杠杆安全阀介质可为蒸汽、空气。单杠杆安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许值.GA41H、A51H型安全阀除杠杆（材料为碳钢），重锤（材料为铸铁），其余材料均和A41H-16C型弹簧式安全阀相同。
■单杠杆安全阀主要零部件材料说明
GA41H、A51H型安全阀除杠杆（材料为碳钢），重锤（材料为铸铁），其余材料均和A41H-16C型弹簧式安全阀相同。
dzsc/10/7740/10774004.gif
单杠杆安全阀外形尺寸和连接尺寸
| 公称通径 | 尺寸 | |||||||||||||||
| do | L | L1 | D | K | g1 | f | b | z-?d | DN' | D1 | K1 | g2 | b1 | f' | z-?d1 | |
| 25 | 20 | 100 | 85 | 115 | 85 | 65 | 2 | 16 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 |
| 32 | 25 | 115 | 100 | 140 | 100 | 78 | 2 | 18 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 |
| 40 | 32 | 120 | 110 | 150 | 110 | 85 | 3 | 18 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 |
| 50 | 40 | 135 | 120 | 165 | 125 | 100 | 3 | 20 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 |
| 80 | 65 | 160 | 135 | 200 | 160 | 135 | 3 | 20 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 80 | 170 | 160 | 220 | 180 | 155 | 3 | 22 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 |
| 150 | 125 | 205 | 195 | 285 | 240 | 210 | 3 | 24 | 8-23 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 150 | 240 | 230 | 340 | 295 | 265 | 3 | 26 | 12-23 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 |
注：PN2.5、PN4.0MPa尺寸参照A41H-25/40型尺寸表。
■GA42H-16C/25/40 GA42H-100
GA42H型安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许值，介质可为蒸汽、空气。
弘凌泵阀公司订货须知：
一、①单杠杆安全阀产品名称与型号②单杠杆安全阀口径③单杠杆安全阀是否带附件以便我们的为您正确选型④单杠杆安全阀的使用压力⑤单杠杆安全阀的使用介质的温度。
二、若已经由设计单位选定弘凌泵阀公司的单杠杆安全阀型号，请按单杠杆安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的弘凌泵阀公司专家为您审核把关。
感谢您访问我们的网站【http://www.hl-pv.com弘凌泵阀公司】
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 徐俊杰
- 电话：0577-67987270
- 传真：0577-67987252
- 手机：
- QQ ：
供应A49H高温高压主安全阀
信息内容：A49H高温高压主安全阀 作者：弘凌泵阀 产品来源：本站原创 点击数：82 更新时间：2009/2/13 dzsc/10/7740/10774005.jpg A49H主安全阀主要用于电站锅炉、压力容器、减温减压装置上使用，防止压力超过允许压力值，保证设备安全运行。当介质压力升高到整定压力时，冲量安全阀打开，介质从脉冲管进入主安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭时，阀瓣又自动关闭。密封面用钴基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。 【 主安全阀结构简述 】1、密封面用钴基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。2、当介质压力升高到整定压力时，冲量安全阀打开，介质从脉冲管进入该阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭时，阀瓣又自动关闭。 dzsc/10/7740/10774005.jpg 主安全阀安装说明： 1、主安全阀阀门必须垂直安装在设备的位置。2、主安全阀紧固在支座上，支座承受主安全阀排汽时产生的反座力。3、主安全阀排汽管应有专门吊架，排汽管重量不得加在主安全阀上，主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。4、主安全阀排汽管的点应考虑疏水，以免排汽时产生水击。...
供应AQ空压机安全阀

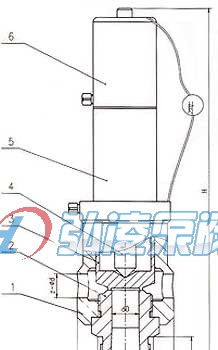

信息内容：AQ空压机安全阀 作者：弘凌泵阀 产品来源：本站原创 点击数：91 更新时间：2009/2/13 dzsc/10/7740/10774007.jpg AQ空压机安全阀系列适用于工作温度≤200℃的空气，系空压机专用安全阀，当设备内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备安全运行。型号： AQ 口径： DN20-25 压力： 1.6MPa-4.0MPa 材质： 铸钢、碳钢、不锈钢 dzsc/10/7740/10774007.jpg 【 空压机安全阀外形尺寸和连接尺寸 】 公称通径 尺寸 do G D D1 Z-?d L H 20 17 G1" 62 44 4-17 25 220 25 20 M36×2 70 50 4-20 28 226 【 空压机安全阀主要零部件材料 】 NO. AQ系列空压机安全阀零件名称 AQ-20材料 1 阀体 2Cr13 2 阀座 2Cr13 3 阀瓣 2Cr13 4 阀杆 2Cr13 5 阀盖 ZG230-450 6 阀帽 ZG230-450 弘凌泵阀公司订货须知： 一、①空压机安全阀产品名称与型号②空压机安全阀口径③空压机安全阀...
