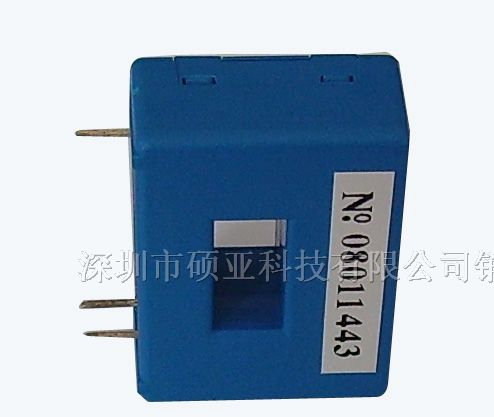

供应SCB5霍尔电流传感器
| 价 格： | 面议 | |
| 型号/规格： | SCB15 | |
| 品牌/商标： | SOCAN |
|
SCB15- | ||||||||
| 5Ａ | 10Ａ | 12.5Ａ | 15Ａ | 20Ａ | 25Ａ | 30Ａ | 50Ａ | ||
| 额定电流（有效值） | ±5A | ±10A | ±12.5A | ±15A | ±20A | ±25A | ±30A | ±50A | |
| 测量范围（峰值） | 10A | 20A | 25A | 30A | 40A | 50A | 60A | 100A | |
| 输入脚尺寸(直径mm) | 0.8 | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 2*1.4*1.4 | |
| 线圈匝数比 | 4;2000 | 2;2000 | 2;2500 | 2;3000 | 1;2000 | 1;2500 | 1;3000 | 1;3750 | |
| 内接测量电阻 | 400 欧OR NC | ||||||||
| 额定输出 | ±4Vor ±10mA | ||||||||
| 工作电压 | DC±12V OR ±15V(±5%) | ||||||||
| 度 | ±0.5% | ||||||||
| 线性度 | ±1% | ||||||||
| 失调电流/电压 | <±10mV or <±0.1mA | ||||||||
| 出力温度特性 | <±0.02%/℃ | ||||||||
| 失调电压温度特性 | <±0.01%/℃(if=0) | ||||||||
| Di/dt动态特性 | >100A/US | ||||||||
| 带宽 | DC～100kHZ | ||||||||
| 响应时间 | <2us | ||||||||
| 磁滞误差 | <20mV or I:<0.1mA(if=F.S.) | ||||||||
| 绝缘耐压 | 3kV rms/50HZ/1分钟 | ||||||||
| 消耗电流 | 13mA(空载电流)＋输出电流（次级） | ||||||||
| 工作温度范围 | —20～ + 85℃ | ||||||||
| 存储温度范围 | —40～ + 90℃ | ||||||||
| 使用说明 | |||||||||
| 1.PCB安装方式 | |||||||||
| 2.用户的取样电阻必须大于10K欧． | |||||||||
| 3.可根据用户的要求定制不同的电流／电压输出. | |||||||||
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 邓小林
- 电话：0755-86242301
- 传真：0755-86242302
- 手机：13926508030
- QQ ：
供应SCK7霍尔电流传感器
信息内容：型号 指标（25℃） ＳＣＫ7- 5Ａ 10Ａ 15Ａ 20Ａ 25Ａ 30Ａ 35Ａ 额定电流（有效值） ±5Ａ ±10Ａ ±15Ａ ±20Ａ ±25Ａ ±30Ａ ±35Ａ 测量范围（峰值） 10A 20A 30A 40A 50A 60A 70A 额定输出 ±4v RL=10K欧 工作电压 DC±12V OR ±15V(±5%) 精确度 ±1% 线性度 ±1% 绝缘耐压 2.5kV rms/50Hz/1分钟 失调电压 ＜±40mV 出力温度特性 <±0.1%/℃ 失调电压温度特性 <±1.5%/℃ 磁滞误差 <30mV(if=F.S.) 响应时间 <5uS 消耗电流 <15mA 工作温度范围 —20～ + 85℃ 存储温度范围 —40～ + 90℃ 质量 13g
供应SCB6霍尔传感器
信息内容：型号 指标（25℃） SCB6-50A SCB6-100A 额定电流（有效值） ±50AT ±100AT 测量范围（峰值） 75AT 150AT 负载阻抗（额定电流、±5V时） 50-100欧 20-80欧 额定输出 ±50mA 线圈匝数比 1；1000 1；2000 线圈阻抗 80欧 120欧 工作电压 ＤＣ±１２Ｖ ＯＲ ±１５Ｖ（±５％） 精确度 ±0.5% 线性度 ±0.1% 失调电流 <±0.2mA以内 <±0.1mA以内 出力温度特性 <±0.02%／℃ 失调电压温度特性 典型值±0.1mA以内，±0.5mA 典型值±0.05mA以内，±0.25mA Di/dt动态特性 >100A/US 带宽 DC-100kHZ 响应时间 <1uS 磁滞误差 <0.5mA(IF=F.S.) 绝缘耐压 3kV rms/50hz/1 分钟 消耗电流 10mA+输出电流 工作温度范围 —20～ + 85℃ 存储温度范围 —40～ + 90℃ 注意事项 1.SCK4系列开环原理，电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。 2.方型穿孔。主要是测量铜排导体的电流。 3.输出方式为电流输出。 3.特点：频带宽、高精度、线性度好、响应时间短。
