供应传感器(图)
| 价 格： | 面议 |
OD9300低频振动传感器，内置积分器，输出位移电压信号。它是将振动速度信号积分成位移信号而输出。主要用于测量水轮发电机组、低速转动机器、工程建筑和桥梁等的振动。这种传感器测量的振动是相对于自由空间的振动。它的输出电压信号与振动幅值成正比。 基本原理 OD9300低频振动传感器是属于惯性式传感器。它是利用磁电感应原理把振动信号变换成电信号。主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定着磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压信号正比于被测物体的振动速度值，对该信号进行积分放大处理即可得到位移信号。传感器的总体设计保证它有如下使用特点： 1. 传感器有很低的使用频率，可以适用于低转速的转动机器。 2. 相对于其它类型的振动传感器而言，OD9300传感器有较低的输出阻抗，较 好的信噪比。它同一般通用交流电压表或示波器配合就能工作。对输出插头和传输电缆也无特殊要求，使用方便. 3. 传感器设计中取消了有摩擦的活动元件，因此使用寿命相对很长。 4. 传感器有一定抗横向振动能力（不大于10g） 主要技术指标 1．频响范围：0.5Hz～200Hz(-3dB) 2．灵敏度：8mV/μm±5%、 5mV/μm±5%、 4mV/μm±5% (或根据用户要求调整) 3．量程：±1mm（±2mm、±3mm 等） 4．线性度：<2% 5．输出电压：8V（单峰） 6．使用温度范围，-30℃-80℃ 7．工作方向：H 水平型 V 垂直型 8．工作电源：±12VDC 9．安装方式： 在Φ56的圆周角上用2个M5螺钉固定。
- 所属城市：
- [联系时请说明来自维库仪器仪表网]
- 联系人：
- 电话：
- 传真：
- 手机：
- QQ ：
供应传感器(图)

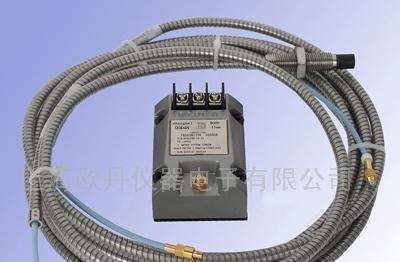

信息内容：探头、延伸电缆在-20℃～150℃，前置器在-20℃～+85℃；相对湿度95%环境中。在室温22℃，被测体材料为AISI4140(42CrMoA钢),电源-24VDC（电源输出电流不小于50mA，纹波小于10mV），负载10KΩ条件下，系统满足：○ 供电电压每变化1V，输出变化小于1.8mV。 ○ 前置器功耗不大于12mA。 ○ 输出阻抗不大于10欧，输出电流50mA(输出方式出恒流外)，驱动信号电缆长度300m。○ 频率响应DC 0～10KHz；(对Ф3、Ф5、Ф8、Ф10而言，在0～-3dB，300米接线条件下测试) ○ 线性误差±1%（包括互换性误差在内，φ3mm、φ4mm、φ5mm、φ8mm、φ10mm、φ11mm、φ14mm探头规格而言） 线性量程、线性范围、线性误差、最小被测面积 探头直径(mm) 线性量程（mm） 线性起始点（mm） 线性误差 最小被测面积（mm） 3 0.5 0.4 ±1% Ф9 Ф4 1 0.5 ±1% Ф10 Ф5 2 0.6 ±1% Ф15 Ф8 2 0.7 ±1% Ф18 Ф10 3 0.7 ±1% Ф26 Ф11 4 1.2 ±1% Ф33 Ф14 5 2.0 ±1% Ф42 Ф16 6 2.0 ±1% Ф48 Ф18 8 2.0 ±1% Ф54 Ф22 10 2.0 ±1% Ф62 Ф25、Ф35 12.5 2.5 ±2% Ф68 Ф32 12 3.0 ±1% Ф68 Ф32 14 3.0 ±1% Ф90 Ф32 16 3.0 ±1% Ф90 Ф36 20 3.0 ±2% Ф85 Ф50 25 ...
