补偿收缩混凝土的限制膨胀率测定方法

本仪器根据新修订的GB50119-2013《混凝土外加剂应用技术规范》而设计制造的。符合相应的国家和行业标准。

B.0.1  本方法适用于测定掺膨胀剂混凝土的限制膨胀率及限制干缩率。

B.0.2  试验用仪器应符合以下规定:

1  测量仪

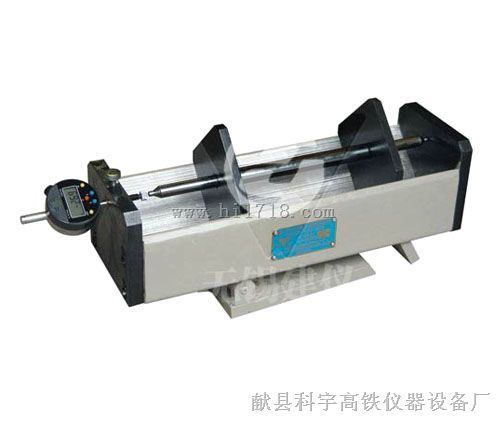

测量仪由千分表、支架和标准杆组成（图B.0.2-1），千分表分辨率为0.001mm。

1—电子千分表  2—标准杆  3—支架

图B.0.2-1 测量仪

2  纵向限制器

1）纵向限制器由纵向限制钢筋与钢板焊接制成（附图B.0.2-2）。

2）纵向限制钢筋采用《钢筋混凝土用热轧带肋钢筋》（GB 1499）中规定的钢筋，直径10mm，横截面面积78.54mm2。钢筋两测焊12mm厚的钢板，材质符合《碳素结构钢》（GB 700）技术要求，钢筋两端点各7.5mm范围内为黄铜或不锈钢，测头呈球面状，半径为3mm。钢板与钢筋焊接处的焊接强度，不应低于260MPa。

3）纵向限制器不应变形，一般检验可重复使用3次，仲裁检验只允许使用1次。

4）该纵向限制器的配筋率为0.79％。
