VMP－型 自动影像测量仪
- 价 格：
- 电议
- 型 号：
- VMP
- 品牌/商标：
- 艾华
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 广州
产品介绍

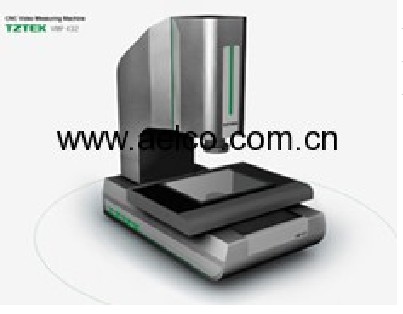

VMP－型 自动影像测量仪
-
-
VMP－型 自动影像测量仪
- 型号 :
- 品牌 :
-
详细介绍
仪器特点
| ◆ 四轴CNC控制系统，全自动测量； | |
| ◆ 三轴精密线性滑轨、精密传动系统； | |
| ◆ Navitar自动变倍光学镜头，可实现自动变倍测量； | |
| ◆ 全鼠标、手柄操作，简单易用； | |
| ◆ 可程控6环8区环形表面光源，LED轮廓光源； | |
| ◆ 自动对焦测高，可加装接触式测头； | |
| ◆ Vispec全自动影像测量软件（版）； | |
| ◆ 提供多种行程规格配置，如222、322、432、542等。 |
技术参数
| 型号 |
VMP222 |
VMP322 |
VMP432 |
VMP542 | |
|
行程(mm) |
200×200×200 |
300×200×200 |
400×300×200 |
500×400×200 | |
|
外部尺寸(mm) |
1200×950×1750 |
1200×950×1750 |
1400×950×1750 |
1600×1150×1750 | |
|
重量(kg) |
240 |
250 |
300 |
380 | |
|
承重(kg) |
25 |
25 |
25 |
25 | |
|
测量精度 |
XY轴* |
E2=(3.0+L/200)μm |
E2=(3.5+L/200)μm | ||
|
Z轴** |
E1=(5.0+L/200)μm | ||||
|
速度 |
XY轴 |
200mm/S | |||
|
Z轴 |
100mm/S | ||||
|
光栅尺 |
Renishaw光栅尺，1.0μm分辨率 | ||||
|
CCD |
SONY 1/2"CCD 黑白/彩色 | ||||
|
光源 |
轮廓光 |
LED冷光源，256级亮度可调 | |||
|
表面光 |
6环8区LED冷光源，各段独立操控，256级亮度可调 | ||||
|
光学系统*** |
Navitar 6.5:1可变倍，放大倍率29～163或58～326 | ||||
|
软件 |
Vispec测量软件（版） | ||||
|
运动控制 |
自主专利的CNC直流伺服系统 | ||||
|
保修期 |
1年 | ||||
|
工作环境 |
温度20℃±2℃，温度变化<2℃/hr，湿度30～80% | ||||
|
振动<0.002g，低于15Hz | |||||
|
电源 |
220V/50Hz/10A | ||||
* L表示测量长度，以毫米为单位。
|
