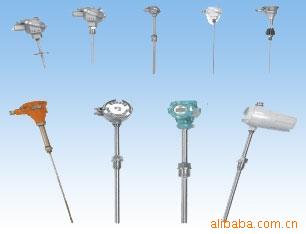

AYM-SBWR/Z 系列一体化温度变送器

AY-SBWR/Z系列一体化温度变送器

一、产品特点：

1、具有高精度的冷端补偿电路，全温度范围内补偿精度±0.5℃；

2、的非线性校正电路，输出信号与被测量温度成线性关系；

3内带漂移自校正系统，在整个工作温度范围内保证精度。

二技术参数：

■　基本误差：±0.2% ±0.5%±1%

■　环境温度变化影响：

对于0.2级:0.02%F.S/℃

对于0.5级:0.05%F.S/℃

对于1.0级:0.05%F.S/℃

■　输出：　4-24mADC,二线制传输

■　供电电压：14-34VDC,额定电压24VDC

■　负载能力：见下图的Rl～Vs关系

供电电压为时，负载为0-500Ω

■　热电偶冷端补偿误差：工作温度范围内，小于1℃

■　工作温度范围：-25～+85℃

■　储存温度:-25～+125℃

■　相对湿度：5～95%,无冷凝

■　现场显示式表头精度：模拟式指针表头为：±2.5%

数字式显示表头为：±1.0%

■　功耗：＜0.5W

接线盒外形尺寸

装配式
