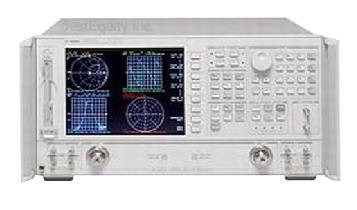

Agilent8722ES矢量网络分析仪


技术指标摘要
型号  8719ET 8720ET 8722ET
8719ES 8720ES 8722ES
频率 50MHz 50MHz 50MHz
频率 13.5GHz 20GHz 40GHz
频率分辨率 1Hz 1Hz 1Hz
频率精度 10ppm 10ppm 10ppm
信号源功率
ET型 +10dBm +10dBm 0dBm,<20GHz;-5dBm,20~40GHz
ES型 +5dBm +5dBm -5dBm,<20GHz;-10dBm,20~40GHz
带选件007的ES型 +10dBm +10dBm 0dB,<20GHz;-5dBm,20~40GHz
最小信号源功能率：
ET型（标准） -10dBm -10dBm -15dBm
带选件004的ET型 -65dBm -65dBm -70dBm
ES型（标准） -70dBm -70dBm -75dBm
带选件007的ES型 -65dBm -65dBm -70dBm
功率分辨率 0.01dB 0.01dB 0.01dB
功率平坦度 ±2dB ±2dB ±3dB
功率扫描范围 20dB 20dB 15dB,20GHz以下;10dB,20~40GHz
系统动态范围（>2GHz）     84~97dB(ET)
ET型 104dB 104dB 80~93dB(ES)
ES型 100dB 100dB 85~98dB
带选件007的ES型 105dB 105dB 2.4mm(阳)
测试端口连接器 3.5mm(阳) 3.5mm(阳)
