太阳散射遮光装置

一、太阳散射遮光装置产品概述：

TBD-1L型太阳散射遮光装置的作用是保证从日出到日落能连续遮住太阳直接辐射。它由遮光环圈、标尺、丝杆调整螺旋、支架、底盘组成。TBD-1L型太阳散射遮光装置与总辐射表配套，可用于气象台站、科研部门连续测定天空的散射辐射强度。

二、太阳散射遮光装置产品特点：

1、结构结实紧凑。

2、标尺上有纬度和赤纬刻度，可准确定位。

3、适用于各种恶劣环境。

4、保证从日出到日落能连续遮住太阳直接辐射。

三、太阳散射遮光装置应用场合：

TBD-1L型太阳散射遮光装置TBQ-2L总辐射表配套，可用于气象台站、科研部门连续测定天空的散射辐射强度。

四、太阳散射遮光装置测量原理：

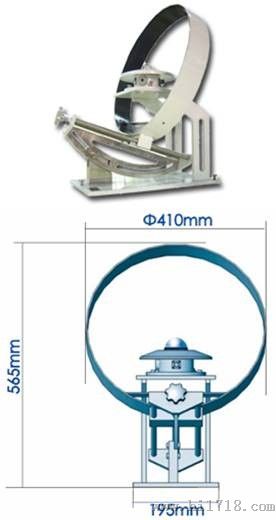

   1、TBD-1L型太阳散射遮光装置宽65mm、直径410mm保证从日出到日落连续遮住太阳直接辐射，标尺上有纬度刻度与赤纬刻度。但由于遮光环不仅遮住太阳面的直接辐射，而且把太阳轨迹上的一部分天空散射辐射也遮住了，使测得的散射辐射比实际值偏小，所以必须进行遮光环系数订正。

2、TBD-1L型太阳散射遮光装置安装在台架上时，必须使底盘边缘对准南北向，使仪器标尺指向正南北（遮光环丝杆调整螺旋柄朝北）。用水平尺和底板三个调节螺旋把底板调水平，然后，用螺栓将遮光环底板固定在观测支架上。

五、太阳散射遮光装置技术指标：

产地：中国
