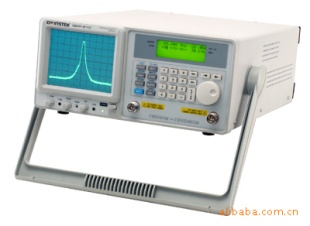

频谱分析仪 GSP-810

商品简介： 简介 频宽:150k ~ 1GHz 显示系统:单色 CRT Display 详细说明： 特点 ． 频率范围 : 150kHz ~ 1GHz ． 全数位锁相回路技术设计． 高频率稳定度 : +10ppm ． 高频距 (Span) 解析度提供观察信号更详细之能力 :0, 2kHz ~ 100MHz/DIV ． 解析频宽 (RBW) : 3k, 30k, 220k, 4MHz ． 高输入保护位准 : +30dBm, +25VDC ． 参考准位 : -30dBm ~ +20dBm ． 高性能之杂讯准位 : -95dBm @30kHz, -100dBm typical ; over -150dBm/Hz typical @220kHz and 4MHz RBW ． 突波 (Spurious) 杂讯 : < -60dB ． 三阶交互调变杂讯 (3rd) : < -70dBc ． 两组 Markers 提供值与相对值量测． 其他功能 : Max. Hold, Average (2 ~ 32 traces), Freeze, Peak Search, Marker to Center Function ． 9 组参数设定记忆组． RS-232C 及显示软体可连接至 PC 撷取信号波形． 选购配备 : Power Meter, Tracking Generator, Remote Control Software <-- #BeginLibraryItem "/Library/go-top.lbi" --><-- #EndLibraryItem --> 规格 频率 频率范围 150kHz ~ 1GHz 频率解析度 1kHz C.F. entry, 40Hz Sweep resolution at 2kHz/DIV 频率显示 6 1/2 digit setting 频率控制 Digital phase locked 频率稳定度 +2ppm/year aging, +10ppm, 0 to 50°C 频率频距 (Spans) Zero, 2kHz to 100MHz/div, in a 1-2-5 sequence 频宽 解析频宽 3kHz, 30kHz, 220kHz, 4MHz 解析频宽准确度 15% 视频频宽 1.6kHz/90kHz coupled with RBW 振幅 参考准位范围 -30dBm 到+20dBm 参考准位准确度 +1dB at 80MHz 输入准位范围 -100dBm 到 +20dBm 杂讯准位 -95dBm@30kHz RBW, -100dBm typical/-75dBm:150kHz ~ 10MHz 振幅显示范围 75dB 振幅准确度 + 1.5dB typical@0dBm, 80MHz 振幅准位线性 + 1.5dB over 70dB 参考准位频率平坦度 +1.5dB over 100MHz, +2.5dB typical over entire band/+3dB:150kHz ~10MHz 谐波突波响应 <-40dBc, RF input < selected reference 非谐波突波响应 <-60dBc typical down from reference level, average, 5MHz/div 三阶交互调变杂讯 (3rd) <-70dBc, @-40dBm input, 2 tones, 2MHz part/<-45dBc:150kHz ~10MHz 相位杂讯 -77dBc/Hz at 1GHz, 30kHz offset 输入 输入过载保护 +30dBm continuous, +25VDC 阻抗 50 ohm nominal 回复损失 <16 dB (VSWR < 1.35) 输入衰减 50dB to 0dB in 10 dB steps coupled to reference level 连接头 Type N female 游标 游标数 2 游标解析度 0.1dB, 1kHz 游标模式 值, 相对值, PK->Marker, Marker->Center 游标准确度 0.1dB+振幅准确度 其他功能 记忆 9 组参数设定记忆组 Trace Max. Hold, Average (2 ~ 32 traces), Freeze(Hold) 设定 Access parameters FM/AM DEMODULATOR WB FM 120kHz deviation MB FM 75kHz deviation NB FM 30kHz deviation AM Outputs Internal speaker, 3.5mm stereo jack, wired for mono operation 显示软体及 RS-232C 可连接 PC 以撷取 GSP-810 之波形, 软体可至软体下载区下载 一般特性 使用电源 交流 100/120/220/230V +10%, 50/60Hz 附件 操作手册 x 1, 电源线 x1 尺寸及重量 310(宽) x 150(高) x 455(长)mm, 约 8.5 公斤 <-- #BeginLibraryItem "/Library/go-top.lbi" --><-- #EndLibraryItem --> <--配件--> 选购配件 型号 名称 说明 onclick="MM_openBrWindow('./putincar.asp?spsn=74','','top=2000,left=2000')" type=image height=14 alt="Put in Inquiry List" width=14 src="http://www.instek.com.cn/images/inquiry.gif" name=image> GTL-304 RF Cable Assembly RG223, N(P) ~ N(J) For:GSP-810/827 onclick="MM_openBrWindow('./putincar.asp?spsn=73','','top=2000,left=2000')" type=image height=14 alt="Put in Inquiry List" width=14 src="http://www.instek.com.cn/images/inquiry.gif" name=image> GTL-303 RF Cable Assembly SMA(P), RD316, 600mm / GSP-810/827 onclick="MM_openBrWindow('./putincar.asp?spsn=72','','top=2000,left=2000')" type=image height=14 alt="Put in Inquiry List" width=14 src="http://www.instek.com.cn/images/inquiry.gif" name=image> GTL-302 RF Cable Assembly RG223, N(J), 300mm / GSP-810/827 onclick="MM_openBrWindow('./putincar.asp?spsn=71','','top=2000,left=2000')" type=image height=14 alt="Put in Inquiry List" width=14 src="http://www.instek.com.cn/images/inquiry.gif" name=image> GTL-301 RF Cable N(P) Type / GSP-810/827 onclick="MM_openBrWindow('./putincar.asp?spsn=26','','top=2000,left=2000')" type=image height=14 alt="Put in Inquiry List" width=14 src="http://www.instek.com.cn/images/inquiry.gif" name=image> GAK-002 Cap with Chain N(P) / GSP-810/827 onclick="MM_openBrWindow('./putincar.asp?spsn=23','','top=2000,left=2000')" type=image height=14 alt="Put in Inquiry List" width=14 src="http://www.instek.com.cn/images/inquiry.gif" name=image> GAK-001 Termination 50W N(P) / GSP-810/827 onclick="MM_openBrWindow('./putincar.asp?spsn=22','','top=2000,left=2000')" type=image height=14 alt="Put in Inquiry List" width=14 src="http://www.instek.com.cn/images/inquiry.gif" name=image> ATN-100 10dB Attenuaror N(J)~N(P) / GSP-810/827 onclick="MM_openBrWindow('./putincar.asp?spsn=12','','top=2000,left=2000')" type=image height=14 alt="Put in Inquiry List" width=14 src="http://www.instek.com.cn/images/inquiry.gif" name=image> ATA-001 BNC Antenna GSP-810/827 onclick="MM_openBrWindow('./putincar.asp?spsn=11','','top=2000,left=2000')" type=image height=14 alt="Put in Inquiry List" width=14 src="http://www.instek.com.cn/images/inquiry.gif" name=image> ADP-101 Adaptor BNC(J/F)~N(P/M) For : GSP-810/827 onclick="MM_openBrWindow('./putincar.asp?spsn=10','','top=2000,left=2000')" type=image height=14 alt="Put in Inquiry List" width=14 src="http://www.instek.com.cn/images/inquiry.gif" name=image> ADP-002 Adaptor SMA(J/F)~N(P/M) / GSP-810/827 onclick="MM_openBrWindow('./putincar.asp?spsn=19','','top=2000,left=2000')" type=image height=14 alt="Put in Inquiry List" width=14 src="http://www.instek.com.cn/images/inquiry.gif" name=image> ADP-001 Adaptor BNC(J/F)~N(P/F) / GSP-810/827
