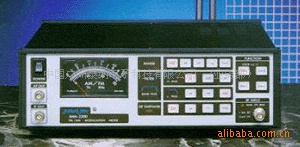

JMM-2200型FM\AM调制分析仪揉合了高度精确、自动调谐、自动范围输入、操作简便的优点，主要为无线电话、对讲机，尤其是移动无线电通讯系统在生产、使用和维修中的各种测试而设计的，其覆盖的载波频率由1.5MHz至2GHz，FM频移可在3KHz至100KHz满度的5个步距内量度，而AM深度则可在10%至100%满度中的4个步距内量度。 特性： | | 宽阔频率范围由1.5MHz至2GHz | | 射频电平由3mV至1V(-37.4dBm+13dBm) | | 后置滤波器选择范围由25Hz至50KHz（在LPF至HPF范围内进行8步选择） | | 可在面板上的高精度模拟表上查阅FM频移或AM深度 | | 简单的轻触式按钮操作 | | 高度精确、反应快捷、价格低廉、体积轻盈 |
| 技术参数:
| 射频 输入 | | 频率范围 | 1.5MHz～2GHz | | 输入电平 | 3mV～1V（-37.4dBm～+13dBm） | | 调制频率 | 25Hz～50KHz | | 输入阻抗 | 50Ω | | FM量度 | | 调制频率 | 25Hz～50KHz | | 范围选择 | 3，10，30，100KHz，5个步距量度 | | 精确度 | ±1%频移 | | 残留FM | <20Hz（载频100MHz时）100MHz以上时增加20Hz/100MHz | | 预加强 | OFF，50，75，750us±5% | | 滤波 | LPF：3KHz，15KHz，50KHzHPF：25Hz，300Hz，3KHz（可在LPF和HPF之间选择8种滤波器） | | 25Hz，300Hz，3KHz（可在低通和高通范围内进行8种滤波选择） | | AM量度 | | 调制频率 | 25Hz～50KHz | | 范围选择 | 10，30，50，100% 4个步距量度 | | 精确度 | ±1%频移 | | 残留AM | 0.3% | | 预加强 | 自动关闭 | | 讯号输出 | | 中频输出 | 连接器：前面板BNC型电平：100Mv频率:420KHz阻抗:50Ω | | 音频输出 | 连接器：前面板BNC型 | | 电平 | 0.5VRMS | | 频率 | 由选定的输入调制频率控制 | | 阻抗 | 600Ω | | 失真 | FM少于1%（1KHz调制频率，50KHz偏移时） | | AM少于1%（1KHz调制频率80%调幅时） | | 工作环境 | | 工作温度 | 0℃～40℃ | | 湿度 | <95%(30℃) | | 其他 | | 尺寸和重量 | 100(H)×330(W)×300(D)mm5kg | | 电源 | AC100V/115V/215/230V±10%(50\60Hz) | | 附件 | BNC接BNC线，电源线，说明书，保险丝 |
|
