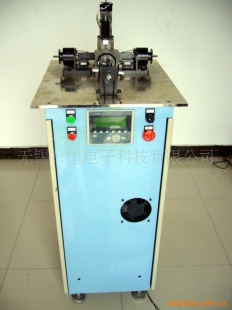

热电偶绞丝机 SC-2010A

全自动数控绞接机操作说明

一、    产品简介

SA-2010A型全自动数控绞接机是本公司新开发的用于钨铼、铂铑热电偶绞接切丝的专用设备。本机采用开放式全中文显示的人机操作界面，以集中央CPU、硬体逻辑处理器、高速通迅埠、硬体中断等集成硬体电路，以及相关的软体高阶应用功能组成控制主体；配合其它光电传感器、稳压、电感等技术组成，使得该机的电控部分基本无故障。只要设定所绞接的圈数、及旋转电机的速度、拉丝电机的速度等，把丝穿好，就可以对绞接丝、切丝全过程实行自动控制。

二、    主要技术指标

  加工偶丝直径：0.1MM------1MM

  绞接圈数：4-------20圈（绞接长度：3MM-----5MM）

  未绞接长度：28MM------53MM（其它规格要特殊订制）

  工作效率：每小时1200只

供电电压：220AC

设备功率：200W

三、    加工前准备工作

首先确认要加工的丝的绞接圈数和伸出长度，在人机界面上设定绞接圈数，通过移动切刀和后压丝底座以及背面的光电开关的相关配合，到控制理想伸出丝长度为止。接着检查柜里面上方的落丝盘是否放到位，若没放到位，要适当调速到位，以便切下来的丝能落到盘里面。把手/自动转换开关打在手动的档位上，按人机界面的F1、F3、F3、F4确认相关的压丝装置都正常，方可进行自动操作。
