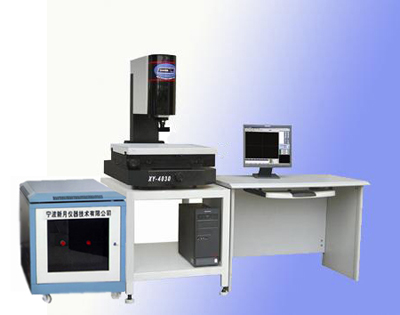

XY-S4030CNC 数控型影像测量仪

数控型影像测量仪是一款高速、高效、高精度的全自动影像测量仪，工作台移动采用伺服电机驱动，高精度定位，随动跟踪，最小移动可精确到1um。数控型影像测量仪配合自动版Gager测量软件系统，工作台移动依靠鼠标自动控制，即可完成所有的测量功能，操作简单，测量方便快捷，批量检测效率更佳。

一、技术参数：

机台型号	XY-S4030CNC	CCD	1/3〞高清晰彩色CCD
操作方式	手动/自动	放大倍率	光学倍率0.7X-4.5X,放大倍率38X-240X
工作行程（mm）	400*300	载物台尺寸（mm）	460*350
乙轴行程（mm）	200	工作台尺寸（mm）	610*470
光栅尺分辨率（um）	1.0	外形尺寸（mm）	900*650*880
重复精度（um）	=<2.5	承载重量（kg）	50
综合误差（um）	=<3.0+L/100	仪器重量（kg）	450
伺服系统	日本松下驱动系统





















二、技术特点：

    功能一：数控型配备三轴联动系统，可根据用户手动操作，软件自动记忆整个测量过程，并自动生成测量完整个产品，测量过程和手动过程完全一致，整个操作过程简单易学，测量程序可保存并调用，完全可实现产品批量检测，全检。     功能二：对于开发好的新产品，软件可直接调入设计图纸，并通过软件内部智能转换，通过夹具定位或软件定位，生成该产品的检测程序，系统可根据设计图纸，完成整个产品的尺寸检测，实现新产品检测的全尺寸检测。
