PDMG-R GIS局部放电在线监测系统
- 价 格：
- 电议
- 型 号：
- PDMG-R GIS
产品介绍
PDMG-R GIS局部放电在线监测系统
PDMG-R GIS局部放电在线监测系统—PDMG-R GIS检测仪
局部放电在线监测系统
产品介绍
PDMG-R局部放电在线监测系统是DMS公司在1993年推出的套局部放电在线监测系统，在世界同类产品中处于技术地位，已有上百套PDM-R系统运行在电压等级为110KV至800KV的GIS、变压器等高压设备上，实时监测它们的局部放电情况，一旦发现局部放电现象，及时发出报警信息，并利用DMS的智能分析系统判断局部放电的类型，分析其发展趋势，帮助技术人员制定维修方案。
PDMG-R GIS局部放电在线监测系统采用超高频检测技术，能够灵敏地捕捉到GIS等高压设备中潜在的绝缘缺陷，特别在高压设备投运前的1分钟耐压试验中，PDMG-R GIS局部放电在线监测系统已成为实验的一个组成部分，在电压逐步升高到试验电压的过程中，任何微弱的局部放电信号都会被采集到，用以分析、判断设备中存在的缺陷，以便及早排除。
使用PDMG-R GIS局部放电在线监测系统不但能够发现、排除高压设备中存在的绝缘缺陷，提高电网的可靠程度，而且能够带来良好的经济效益。在过去的12年中，有84个能够引起彻底停机的致命缺陷被PDMG-R GIS局部放电在线监测系统发现，让用户能将及时处理，避免了重大事故的发生。
PDMG-R GIS局部放电在线监测系统系统优势
- 提高供电系统的可靠性，降低存在的风险；
- 实时发现设备中的绝缘缺陷，监测其发展过程，将故障消灭在萌芽状态；
- 通过检测GIS设备的绝缘状态，评估设备的健康水平，为合理安排检修计划提供决策 依 据
- 延长设备寿命，优化设备配置，提高资产利用率。
PDMG-R GIS局部放电在线监测系统系统组成

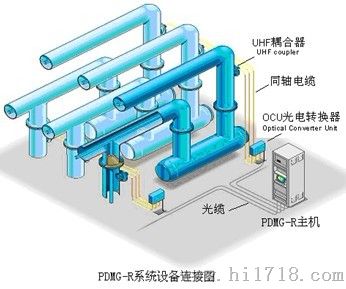

PDMG-R GIS局部放电在线监测系统超高频局部放电在线监测系统由UHF耦合器、OCU光电转换器、PDMG-R主机和系统软件等组成。 PDMG-R GIS局部放电在线监测系统 UHF耦合器：超高频信号传感器，感应100M-1.5GHz的局部放电信号，并将信号通过同轴电缆传送给OCU。 耦合器有内部耦合器和外部耦合器。内部耦合器安装在GIS腔内，一般在开口处。内部耦合器都有过压保护电路，并用金属网罩住，防止被GIS的内部高压场损坏。外部耦合器安装在GIS的非屏蔽位置，如观察孔、绝缘盆子等。 耦合器要根据用户设备的要求进行外形设计和频率特性校准。 OCU光电转换器：接收UHF耦合器采集的高频信号并进行数字化处理，然后通过光缆传送给PDMG-R GIS局部放电在线监测系统主机的光发送单元（Radial Base United）。 一个OCU有3个检测通道，可以连接3个耦合器，分别检测电源的三相。OCU内置有自检程序，自动检查记录各个检测通道的工作情况。 GIS内局部放电信号的典型频带在500-1200MHz间，OCU通过滤波电路有效地去除此频率之外的电磁波，实现滤除广播信号和空气绝缘设备的放电干扰信号的功能。每个OCU都有自己的地址（识别码）。 OCU具有很强的高压防护功能，能够适应恶劣的应用环境。 OCU的电源由PDMG-R系统直接供给。 PDMG-R GIS局部放电在线监测系统主机：通过光缆接收来自OCU检测单元的采集信号。运行PDMG-R GIS局部放电在线监测系统软件PortSub，对采集到的局部放电信号数据进行分析、判断、识别，显示分析结果。系统功能1） 在线实时监测、记录GIS、变压器内部局部放电产生的超高频信号的单周期数据信息，放电幅度、频率、相位、波形等。2） 采用统计分析、多神经元网络、模糊逻辑算法等多种方法，对记录的局放信号进行归类分析，剔除荧光、雷达、手机等干扰信号，与数据库存储的典型局放波形进行比较，判断局部放电的类型。系统对电晕、移动电极、绝缘缺陷和自由金属颗粒等放电现象的分辨准确率高达97%。3） 用2D（二维）、3D（三维）方式显示局放信号的波形图、相位谱图（PRPD：Phase Resolved Partial Discharge）等特征图形。4） 记录放电事件（达到一定幅值的局部放电被视为一次基本放电事件），形成PD历史记录数据。历史数据用于跟踪分析局部放电的发展过程。5） 根据受测设备不同位置的信号强度，可以初步确定局部放电的位置。离局放源位置越近，信号越强。6） 以图形的方式显示耦合器的安装位置和工作状态。7） 支持TCP/IP网络协议，支持MODEM远程传输。8） Windows操作系统，窗口式图形界面。 PDMG-R GIS局部放电在线监测系统技术参数PDMG-R局部放电在线监测系统技术参数| OCU光耦合控制器（超高频检测通道参数）- 电源电压 110V，50/60 Hz- 工作电流 100mA- 环境温度 -25。C至+55。C- 湿度 100%凝露UH超高频参数- 输入通道 3 - 动态范围 -80至-15dBm- 特征 对数型- 带宽 100至1500MHzPDMG-R主机- 光通讯单元：300个通道，每个通道都具备自动登录和检测功能- 电源控制单元：系统电源控制、PC监视狗、GIS切换信号接口、系统VT或耦合器与母线电源的系统同步接口和告警指示接口本地和远端的MMI接口- PC，17英寸平面显示器接口- GPS切换信号接口- 系统备份接口 系统软件- Windows XP操作系统- SmartSub、SmartHQ应用软件在线检测- 在线显示单周期监测数据和信号检测点数据- 定时保存信号检测数据以便做信号发展趋势分析- 事件模式捕捉单个局部放电事件- 数据存储到硬盘，可长期保存- 对典型缺陷数据库每日自动备份- PDM自动自检，包括故障记录和告警功能- 与母线电压的自动同步- 通过modem或局域网向远方站发送数据 | 数据解析- 信号趋势分析- 事件的多神经元ANN分类- 模糊逻辑算法- 统计分析算法PD（局部放电）报警- 可编程的报警判据 - &nbs
|
