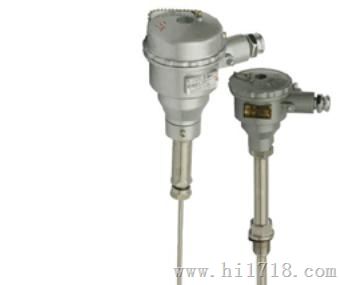

隔爆式热电偶 WR 系列

一、概述

    工业用隔爆热电偶是一种温度传感器，在化学工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，传送给显示、记录和调节仪表，对系统检测调节和控制。

    在化工厂，生产现场半有各种易燃、易爆等化学气体、蒸气，如果使用普通的热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆型热电偶作温度传感，本公司生产的隔爆型热电偶产品适用在dⅡBT4　温度组别区间内具有爆炸性气体危险的场所内。

    本公司生产的隔爆热电偶技术性能符合ZBN11002-87工业热电偶技术条件和ZBY300-85工业热电偶分度表及允许误差，同时产品均符合爆炸性环境用防爆电器设备通用要求GB3836.1-83和GB3836.2-83标准，由仪器仪表防爆安全监督检验站对产品的图样、技术条件、样机进行专门的审定和批准、并发给防爆合格证。隔爆热电偶合格证号为：GYB9911

    目前本公司生产的工业用隔爆热电偶有镍铬－镍硅（K型）和镍铬－铜镍（E型）两种。

二、工作原理和基本结构

    隔爆热电偶和可拆卸热电偶的结构、原理基本相同，所区别的是，隔爆型产品接线盒（外壳）在设计上采用防爆特殊结构，接线盒用高强度铝合金铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合气体爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散－－传爆。

    由于产品采用上述防爆特殊结构，使产品完全符合使用在dⅡBT4防爆类别范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。

三、主要技术参数

1.测量范围及允差
