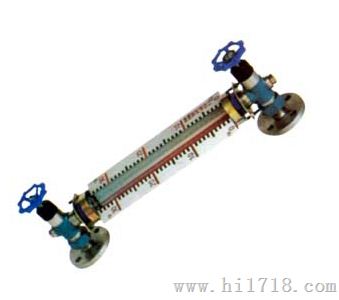

玻璃管液位计 HG-5

产品/服务描述：
   HG5型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表，它的主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
特点
  ● 直接式仪表，读数精确。
  ● 结构简单，维修方便。
  ● 经久耐用。

 结构原理
   仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连接器，透过玻璃管就直接显示容器介质液位高度。
   仪表两端均装有针形阀内装有钢球，当玻璃管因意外事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。
主要技术参数
   测量范围（安装中心距L）：300、500、600、800、1000、1200、1400、1700、2000 mm
   工作压力：≤1.6MPa
   材质：碳钢、不锈钢
   工作温度：≤100。C（高于100。C也可非标定作）
   连接法兰标准：HGJ46-91 PN1.6 DN20突面（也可由用户自定义）
   其它法兰标准如JB/T、GB、ANSI等，请用户注明。
   伴热蒸汽压力：≤0.6MPa
   蒸汽夹套接头：G1/2”外螺纹
   钢球自封压力：≥0.2MPa
安装中心距L和标尺刻度L1的关系
