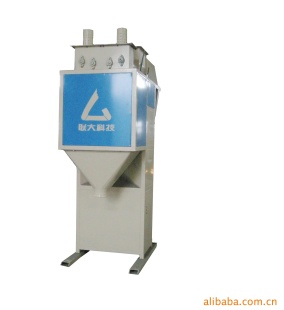

计量包装称

结构组成：

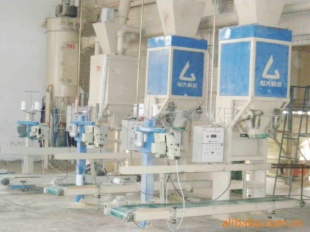

主要由双物料进口、双给料机构、双称量斗、夹袋机构、机架、吸风口、气动系统、传感器、控制箱、输送和缝包机构等组成。（设备连接示意图：）

特点：

☆      称量精度高

☆      称量速度快

☆      操作简单、易学

☆      运行稳定、可靠

☆      结构紧凑、便于安装

☆      设计合理、便于维护

☆      双秤斗、两套双绞龙给料机构、二级进料速度

工作原理：

选择双秤并启动后，双称量斗同时称量，物料由给料机构（双绞龙）加入称量斗，控制器收到传感器的重量信号后，按预先设定的程序值进行控制，开启截料门后，进行快速（双绞龙同时）给料，当重量≥（目标值－精计量值）时，大绞龙停止给料，进入慢速（小绞龙）给料；当重量≥（目标值－过冲量值）时，小绞龙停止给料，截料门关闭，同时向PLC发出称量结束信号；PLC根据有无夹袋信号和双称量斗的称量结束信号的先后次序，依次综合控制双称量斗卸料门的开启和关闭，自动振袋（可选动作）后，物料袋自动松开落入输送带上，被送到缝包机缝包之后进入下一工序，同时控制器进入下一控制循环。

适用范围：

饲料、面粉、添加剂、食品、化工等行业要求小包装且速度较快的粉状物料的定量包装。

技术参数：

型号规格：  DCS－50SX

适用物料：  粉状物料

额定称量：  1～10kg

称量速度：  600～800包/小时 （10kg/包）

显示分辨率：5g

计量准确度：静态≤±0.1%、动态≤±0.2%

供气气源：  气压：0.6MP、用气量：0.5m³/h

供电电源：  包装秤：  AC220V/50HZ

            输送缝包：AC380V/50HZ

总功率：    (2.2+0.74)kw

安装高度：  3280mm

温度范围：  －10～40℃

相对湿度：  ≤90%RH（无凝结水）
