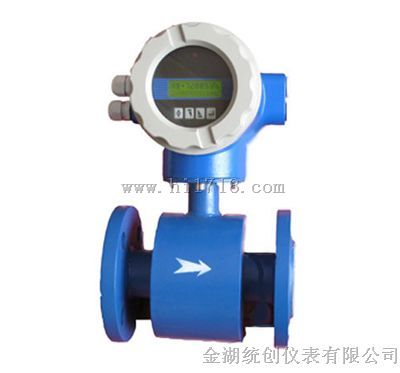

耐腐蚀流量计TC-ZNDC

耐腐蚀流量计工作原理

　　耐腐蚀流量计是根据法拉第电磁感应定律进行流量测量的流量计。耐腐蚀流量计的优点是压损极小，可测流量范围大。流量与最小流量的比值一般为20：1以上，适用的工业管径范围宽，可达3m，输出信号和被测流量成线性，精确度较高，可测量电导率≥1μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆的流体流量。但它不能测量气体、蒸汽以及纯净水的流量。

　　当导体在磁场中作切割磁力线运动时，在导体中会产生感应电势，感应电势的大小与导体在磁场中的中效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。同理，导电流体在磁场中作垂直方向流动而切割磁感应力线时，也会在管道两边的电极上产生感应电势。感应电势的方向由右手定则判定，感应电势的大小由下式确定：

　　Ex=BDv－－－－－－－－－－－－－－－－-式（1）

　　式中Ex—感应电势，V；
B—磁感应强度，T
D—管道内径，m
v—液体的平均流速，m/s

　　然而体积流量qv等于流体的流速v与管道截面积（πD2）/4的乘积，将式（1）代入该式得：

　　Qv=(πD/4B)* Ex －－－－－－－－-式（2）

　　由上式可知，在管道直径D己定且保持磁感应强度B不变时，被测体积流量与感应电势呈线性关系。若在管道两侧各插入一根电极，就可引入感应电势Ex，测量此电势的大小，就可求得体积流量。
