电磁技术静电放电抗扰度发生器ESD-2020A

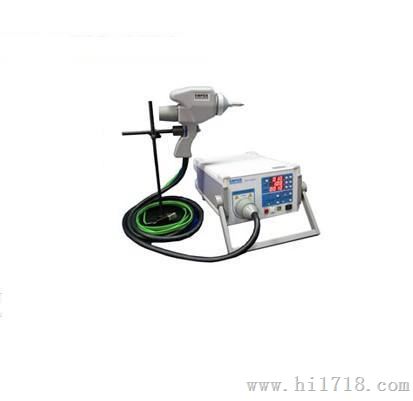

静电放电抗扰度发生器ESD-2020A

产品简介：

上海易湃科电磁技术有限公司的静电放电发生器系列产品符合IEC61000-4-2:2001和GB/T17626.2-2006标准的要求，为评定电气和电子设备经受静电放电时的抗扰度性能提供全面完善的解决方案。该系列产品可提供的输出电压有20kV和30kV两种可供用户选择。

主要技术参数 产品特点 操作界面 输出波形 系统组成 选配件

规格型号Product model	ESD-2020A	ESD-2030A
输出电压Output voltage	0.1~20kV±5%	0.1~30kV±5%
输出电压极性Polarity	正/负
放电电容Energy storage capacitance	150pF±10%，(可更换)
放电电阻Discharge resistor	330Ω±5%，（可更换）
放电电流上升时间Current rise time	0.7~1ns
测试功能Testing functions	单次、计数、20pps、气隙放电、接触放电、IEC等级按键内置（single、count、20pps、air、contact、IEC level）
触发模式Trigger mode	自动、手动、枪体全操控（电压渐升/降＋极性切换＋高压启停）AUTO、MANUAL、SWEEP AND MANUAL
放电次数Numbers of discharge	1~9999
放电间隔Repetition	0.05s~9.99s
电源Power supply	AC85~265V 50/60Hz
使用环境Operational environment	环境温度：15～35度；相对湿度：25～75％（不得结露）；大气压力：86kPa~106kPa
外形尺寸Outline dimensions	(W)280*(D)350*(H)150mm
重量Weight	约5.0kg

1. 结构紧凑，小巧轻便，便于携带，为现场测试带来方便。
2. 超高严酷度设计理念，提供接触放电和空气放电超高测试电压裕度，满足所有通用静电抗扰度测试标准。
3. 阻容套件配置齐全，枪体可方便更换阻容套件，满足不同静电标准试验要求。
4.产品在操作功能上引入IEC标准等级内置、强化枪控等功能，操作更加人性化。
