电脑槽纹仪

PN/QMW 07-28-402

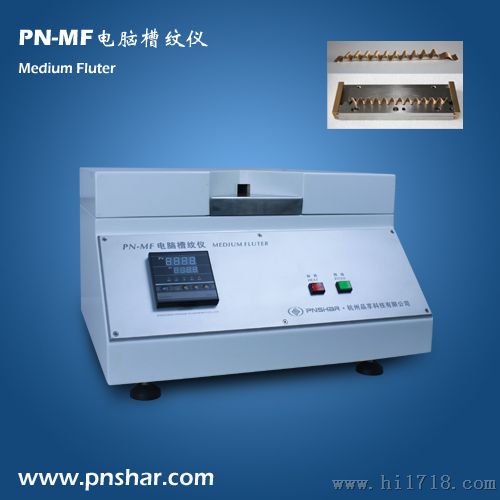

               PN-MF 电脑槽纹仪Medium Fluter

l      产品简介

PN-MF电脑槽纹仪，（又称瓦楞原纸起楞器）是瓦楞原纸在实验室起楞后(称瓦楞纸),进行瓦楞纸平压强度(CMT)和瓦楞纸压缩强度(CCT)测试的基本测试设备，需要配合环压取样器和环压强度测定仪一起使用。

This apparatus flutes the papersamples by means of two flutting rolls. Afterwards, the samples are tested inthe crush tester for evaluation of the CMT and CCT.

l      执行标准

ISO 7263 《Corrugatingmedium-Determination of the flat crush resistance after laboratory fluting》

GB/T 1061 《槽纹仪》

l      技术参数

1. 电源：              AC220V，50Hz

2. 上牙半径：         1.50+/-0.1mm

2. 下牙半径：         2.00+/-0.1mm

3. 牙深：             4.75+/-0.05mm

4. 齿轮齿形式：       A型

5. 工作转速：         4.5r/min

6. 温度分辨率：       1℃

7. 工作温度可调范围： 0～200℃

8. 工作压力可调范围： 49～108N

9. 标准加热温度：    （175±8）℃

10.外型尺寸：530mm×400mm×475mm

11. 仪器净重：54.2公斤

l      产品特点

1.     操作简单

2.       精确的温度控制，采用PID算法，响应速度快，稳态精度高

3.       精加工齿轮，起楞效果好。
