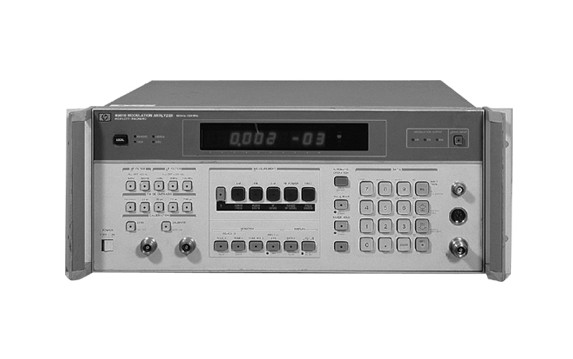

Agilent 8910B 调制分析仪

       Agilent 8910B 调制分析仪兼有多种射频仪器的功能，能对150Khzg-1300MHz频率范围的已调信号进行全面、精确的表征。8910B能完成精确的调制测量，恢复调制信号，确定射频频率和测量射频功率。它能对400Hz和1kHz信号的音频计数并测量失真。并能进行邻近信道功率测量或载噪比测量（利用选件030-037）。8910B是全自动化仪器，只需按一个按键或经GPIB控制，就能完成全部测量。

发射机测试
　　8901B拥有完成标准发射机测量所需的特点。它能完成发射机功率测量、对频率计数以及精确测量信号调制，还能确定解调音频信号的频率、电平和失真。利用选件030，8910B能按照CEPT标准迅速、精确地进行邻近信道功率测量。

自动测量系统
　　8901B是自动射频测试系统的主要组成部分。所有功能均为全自动化、且很容易编程。由于将许多测量结合到一台仪器中，故能降低对仪器相互连接的要求、减少硬件费用并缩短软件开发时间。
8901B技术指标
射频输入
频率范围：150KHz～1300MHz
工作电平：12mVrms～7Vrms
输入阻抗：50Ω，额定值
调谐：手动频率输入，自动或统调
采集时间(自动工作)：～1.5%
安全输入电平(典型值)：交流为35Vrms（对SWR＜4的信号源为25W），直流为40V

频率调制
速率：20Hz～200KHz
频偏：到400KHz
精度：
　　读数的±2%±1个数字，20Hz～10KHz速率，250KHz～10MHz
　　读数的±1%±1个数字，50Hz～10KHz速率，10KHz～1300MHz
解调输出失真：＜0.1%THD(总谐波失真)
AM抑制(对在400Hz和1KHz速率上的50%AM)：＜在50Hz～3KHz
带宽内测出的20Hz偏离
剩余FM（50Hz～3KHz带宽）：在1300MHz处＜8Hzrms，随频率的降低呈线性减小到对100MHz及更低频率＜1Hzrms
频偏分辨率：1Hz
立体声隔离（50Hz～15KHz）：＞47dB,典型值
