东莞 UL1581标准燃烧试验室

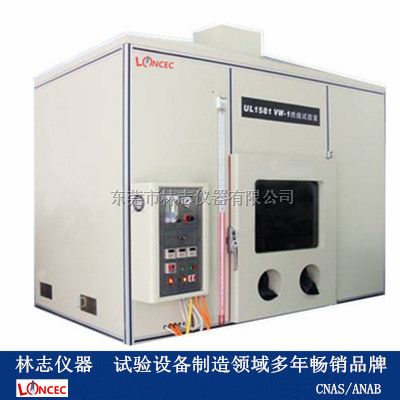

LZ-WTC-048  UL1581标准燃烧试验室

一、设备简介：

      UL1581标准燃烧试验室适用于电线电缆在规定的UL1581标准下的耐火试验。 电线燃烧试验室完全符合UL1581-2001第1060节(垂直燃烧和FT1试验)第1061(电缆燃烧试验)、1080节(VW-1燃烧试验)、1090节 (电器用线水平燃烧试验)、1100节(水平试样/FT2燃烧试验)的测试要求。

二、结构特征：

1、本试验箱体由S304不锈钢或钢板烤漆制作，具有外观美观、防锈防腐等特点；

2、箱体顶部设有通风排烟系统，能在试验完成后将废气排出到室外；

3、箱体正面设有钢化玻璃观察门，便于观察试验情况；

4、UL1581标准燃烧试验室操作面板设在观察门右侧，便于观察试验情况；

5、试验箱体规格：2000*1200*2000(MM)，容积：4.8m3

三、控温系统：

★  热传感器(铜制导管和热电偶)—导管结构应为传导率极高的电解铜。

★  K型热电耦，配0.5mm直径的不锈钢管做外套；

★  UL1581标准燃烧试验室配智能PID温控表和K型热电耦相匹配，可测1000℃。

四、控制系统:：

●  进口触摸屏+PLC控制(测试时间、试验次数、延燃时间等均可在触摸屏中设定和记录；  ●  具有高智能、引导式菜单操作，简便直观的特点，使试验结果更加准确；

●  UL1581标准燃烧试验室测试时间试验次数延燃时间等均采用优质的时间继电器控制。

五、燃气及相关配置：

1、UL1581标准燃烧试验室燃气控制系统：

(1)主要包括：流量计、减压阀

(2)流量计：按照D3195规范进行校正。配一个精度至少为2%的流量表。流量量程1000ml/min

(3)燃烧减压阀：1个，可将气体流量调节器至10磅/立方英寸

2、燃气：甲烷(纯度98%，要由供应商凭证书证明)，热值998BTU(英国热量单位)/立方英尺。   每立方米37.1兆焦耳(自备)

六、技术指标：

1、主要夹具：试验支架与燃烧喷灯

2、试验支架：由S304不锈钢制作，分水平支架与垂直支架

3、燃烧喷灯：满足ASTM D 5025-99要求

4、标准功率：垂直喷灯为500W，水平喷灯为225W

5、喷火口直径：0.90±0.03mm

6、喷口灯长度：1.60±0.05mm

7、喷口距空气进口高度为102mm

8、喷灯角度：水平为90度

9、UL1581标准燃烧试验室垂直为20度
