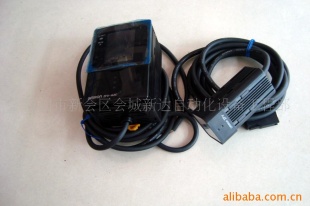

ZFV-SR** (传感器头)采用1/3英吋CCD(468pix×432pix) 图像处理芯片,超高速采样时间:4ms.
视野范围:5mm×4.6mm---50mm×46mm. 像机、镜头及光源合三为一,结构紧凑.
通过调焦旋钮可以方便自如调节焦距,通过简单设定可以任意调节光源亮度.
ZFV-A** (处理器单元)采用1.8英吋彩色液晶显示器,面板安装.面板按键设定,简单方便.
功能菜单图案化,形象生动,人性化设计!
功能菜单多达7种:图案/亮度/面积/宽度/位置/数量/字符检测.
提供8个设定存储区,可存储8种不同设置.
相互串联多达5台,柔性连接,可进行多点检测!
提供检测判断输出:NPN/PNP及外部控制输入. 放大器单元 型号
项目 | 单功能型 | 标准型 | | ZFV-A10 | ZFV-A15 | ZFV-A20 | ZFV-A25 | | 输出方法 | NPN | PNP | NPN | PNP | | 输出规格 | NPN：NPN开路集电极 DC30V 50mAmax. 剩余电压1.2V以下 PNP：PNP开路集电极 DC30V 50mAmax. 剩余电压1.2V以下 | | 检查项目 | 图案（PTRN）亮度（BRGT） | 图案（PTRN）、亮度（BRGT）、区域 （AREA）、宽度（WID）、位置（POSI）、计数 （CNT）、字符（CHAR） | | 示教区域 | 矩形 1个区域 | | 内置镜头 | 示教区域尺寸/图案（PTRN）/亮度（BRGT）:任何矩形区域（256×256）/区域（AREA） 宽度（WID） 位置（POSI） 计数（CNT） 字符（CHAR）:任何矩形区域（为全屏） | | 传感区域 | 全屏 | | 分辨率 | 468 （H）×432 （V） | | 组选择 | 支持8组 | | 响应时间 | 图案（PTRN）、亮度（BRGT）:高速4ms、标准8ms、高精度12mσ区域（AREA）、宽度（WID）、位置（POSI）、计数（CNT）、字符（CHAR）:128×128 15ms 以下 | | 其它功能 | 控制输出切换：OK时ON/NG时ON ON延时/OFF延时、设定脉冲输出、经济模式 | | ZS-DSU 连接时 | 图像记录触发 | NG保存/全部保存 | | 采样率 | ZFV的测量周期*1 | | 图像记录数 | 可连续记录128张 | | 连接台数 | 15台（ZFV:5台、ZS-LDC:9台、ZS-MDC*2:1台） | | 外部组功能 | 放大器单元的设定信息可作为组数据保存在存储卡中。通过切换组读取组数据。 | | 输出信号 | ①控制输出（OUTPUT） ②使用输出（ENABLE） ③错误输出（ERROR） | | 输入信号 | ①同步测量信号输入（TRIG） /连续测量信号输入（TRIG） 通过菜单切换 ②组选择输入（BANK1-3） ③工件静止示教（TEACH） /工件移动示教（TEACH）通过菜单切换 | | 传感器头接口 | 数字接口 | | 图像显示 | 紧凑TFT 1.8英寸LCD （显示点数：557×234） | | 指示器 | ·判断结果指示器（OUTPUT） ·检测模式指示器（RUN） | | 操作键 | ·指示键（上下、左右） ·设定键（SET） ·返回键（ESC） ·运行模式切换（滑动切换） ·菜单切换（滑动切换） ·示教/显示切换键（TEACH/VIEW） | | 电源电压 | DC20.4V～26.4V （包括脉动） | | 电流消耗 | 600mA以下（带连接传感器头） | | 介电强度 | 在导线和放大器单元机壳之间施加 AC1000V 50/60Hz 1分钟 | | 抗干扰性能 | 1kV、脉冲上升：5ns、脉冲宽度：50ns、脉冲持续时间：15ms、周期：300ms | | 抗振动性（耐久） | 10～150Hz 单振幅0.1mm X/Y/Z方向 各8分钟 10次 | | 抗冲击性（耐久） | 150m/s2 6方向（上下、左右、前后）各3次 | | 环境温度 | 运行时：0～50℃ 存储时：-25～+65℃ （无结冰和凝露） | | 环境湿度 | 运行时、存储时： 35～85%RH | | 环境大气条件 | 必须远离腐蚀性气体 | | 保护等级 | IEC60529规格 IP20 | | 材料 | 聚碳酸酯（PC） | | 重量 | 约300g （包含绳索） | | |
|
