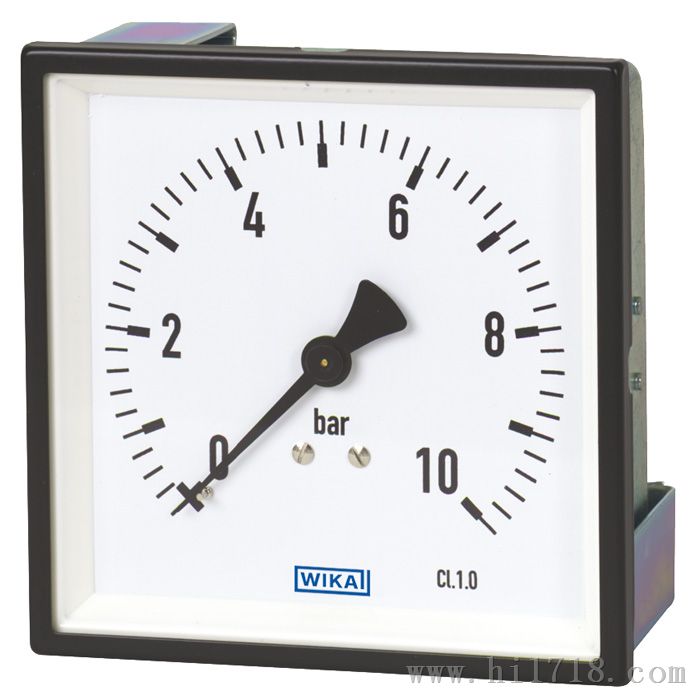

WIKA 214.11波登管压力表

Applications


适用于非高粘度或不易结晶，不会侵蚀铜合金部件的气体和液体介质
214.11型：铜合金测量系统
234.11型：不锈钢测量系统，亦适用于腐蚀性介质
Special Features


面板安装
防护等级高达IP 42
Description


设计
符合DIN 437002标准


标准尺寸 (mm)
144 x 72、144 x 144、96 x 96和72 x 72


准确度等级
Class 1.0：NS 144 x 72、144 x 144和96 x 96
Class 1.6：NS 72 x 72和96 x 96


量程


NS 144 x 72、144 x 144、96 x 96：
0 ... 0.06至0 ... 100 MPa
NS 72 x 72：
0 ... 0.06至0 ... 40 MPa
或所有其他同等负压量程或正压和负压联程
允许温度
环境温度：-20 … +60℃
介质温度：软焊接式为+60℃，硬焊接式为+100℃


压力限值


NS 144 x 72、144 x 144和96 x 96
稳定性：满量程值
波动性：0.9 x满量程值
过压保护：1.3 x满量程值
NS 72 x 72 稳定性：3/4 x满量程值
波动性：2/3 x满量程值
过压保护：满量程值
温度影响
当测量系统的温度在参考温度 (+20℃) 附近波动时，变化为量程的±0.4 %/10 K


防护等级
IP 42，符合EN 60529 / lEC 529标准
