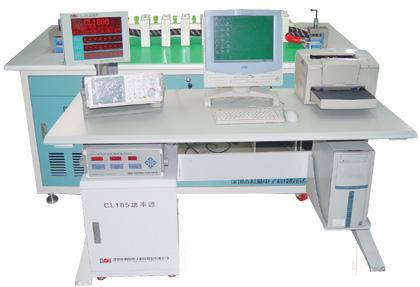

CL1800全自动电压电流互感器检定装置

■ 用途
   适用于电网公司计量测试中心，供电公司用电管理和电能计量部门，国家各级计量测试机构，也适用于电压、电流互感器生产企业。

■ CL1800全自动电压电流互感器检定装置主要功能

• 可全自动或手动检定各类0.05级及以下的电流互感器和电压互感器
  　
• 可测量电流互感器和电压互感器的比差和角差
  　
• 可测定互感器的极性
  　
• 可对互感器进行退磁

■ CL1800全自动电压电流互感器检定装置主要特点

• 全部检验过程自动进行，期间不需要改变任何接线
  　
• 每次可检验10台电流互感器
  　
• 可检定穿心式互感器和绕阻式互感器
  　
• 可以检定常用的各种变比的电流互感器，包括额定二次电流为5A的互感器72种规格，额定二次电流为1A的互感器72种规格
  　
• 装置配置的电流互感器负载箱具有2.5VA~100VA共30种规格，可以满足常用互感器的负载要求
  　
• 既可使用计算机操作，又可在本机上操作
  　
• 采用软件校准技术，稳定可靠方便
  　
• 装置用电工源、升流器、升压器（选配）、标准电流互感器（选配）、互感器校验仪、电流互感器负载箱、电压互感器负载箱（选配）、台体控制器、强电操作台、控制台、计算机组成部分
  　
• 自动数据修约，报表格式规范，具有RS232通信接口
  　
• 装置识别出极性错误后，可自动改变接线，完成试验，避免由于人为接线引起的试验中断

■ CL1800全自动电压电流互感器检定装置技术指标

• 校验仪测量范围：
  同相分量（%）：0.0001-200，分辨率0.0001%
  正交分量（分）：0.001-900 ，分辨率0.001
  阻抗（欧姆）：0.0001-900，分辨率0.0001
  导纳（mS）：0.0001-60，分辨率0.0001

  　
• 校验仪基本误差：
  ΔX=±(X·1% + Y·1% + 1个字)
  ΔY=±(X·1% + Y·1% + 1个字)
  “X”“Y” ：仪器的显示值
  “1个字”：仪器的量化误差
  百分表 ： 0.5级

  　
• 标准电流互感器
  变比：（4-1500A/5A）（标准配置）
  （4-1500A/1A，4-3000A/1A，4-3000A/5A）（选配）
  准确度： 0.01级、0.02级、0.05级（与装置等级相同）
  工作耐压：2kV
  二次负荷： 5VA（二次为5A）； 1VA（二次为1A）
  负载功率因数： 1.0

  　
• 电流负载箱：
  范围： 2.5VA—100VA
  功率因数： 1.0，0.8

  　
• 标准电压互感器、升压器、电压负载箱按用户要求定制

  　
• 工频电流源
  输出范围：（0-120）% x 量程
  输出容量：用户选择

  　
• 环境条件
  温度：5℃-40℃
  相对湿度： <80%
  海拔高度： <1500m
