CL313|电测量变送器

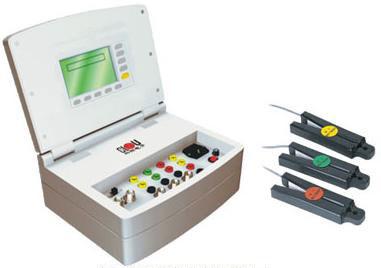

科陆 CL313 电测量变送器现场校验仪的详细说明：

用途

　　适用于各级电力调度中心自动化部门、供电公司和发电厂计量部门。

主要功能
　　可现场校验电压、电流、有功功率、无功功率、频率、相位变送器，也可对RTU交流采样器进行现场检定
　　可测量电压、电流、频率、相位、功率因数、有功功率、无功功率等
　　可通过电流钳不断开电流接线进行测量，也可直接接入电流线路进行高精度测量
　　能测量电流互感器的变比

主要特点

　　工作电源可直接取自测量电压线路，供电电源适应AC50~AC380V全范围
　　采用大屏幕LCD显示器，汉字提示，界面清晰，操作方便
　　可显示电压、电流波形图
　　可实时显示电压、电流向量图，方便现场查线，具备接线自动识别功能
　　可对谐波进行实时测量及分析等
　　仪表含大容量FLASH，可存储100只以上变送器的现场校验数据，并可转存到计算机管理软件上

 科陆 CL313 电测量变送器现场校验仪的详细技术指标：
交流测量
电压量程
　　100V、220V、400V，自动量程切换
电流量程
　　电流测量有10A、1A、5mA三个输入端口，各端口内量程自动切换
　　1A输入端口有0.2A、0.5A、1A量程，直接测量或接入100A、500A电流钳
　　10A输入端口有2A、5A、10A量程，直接测量或接入1000A电流钳
　　5mA输入端口用于接入5A电流钳
相位范围：0°~360°
频率范围：45Hz~65Hz
准确度
　　电压：0.05级、0.1级
　　电流：直接测量0.05级、0.1级 ，电流钳测量0.2级
　　有功功率、电能：直接测量0.05级、0.1级，电流钳测量0.2级
　　无功功率、电能：直接测量0.1级、0.2级，电流钳测量0.2、0.5级
　　相位（直接）：±0.05°
　　频率：±0.01Hz

直接测量
电压量程：±5V，±10V
电流量程：±5mA，±10mA，±20mA
准确度：0.01%GR，0.02%RG

科陆 CL313 电测量变送器现场校验仪的其它指标：
工作电源：AC50V~AC380V，50Hz
功率损耗：约20VA
工作环境：温度5℃~40℃，相对湿度≤85%，无腐蚀气体
外形尺寸：400mm×300mm×180mm
整机重量：4.5kg

此页是科陆 CL313 电测量变送器现场校验仪的详细介绍及技术指标，如果您想了解更多相关的信息或者是想购买，请致电邦亚电子。
