U3751 频谱分析仪
- 价 格：
- 电议
- 型 号：
- U3751
- 品牌/商标：
- 爱德万
- 企业类型：
- 贸易商
产品介绍

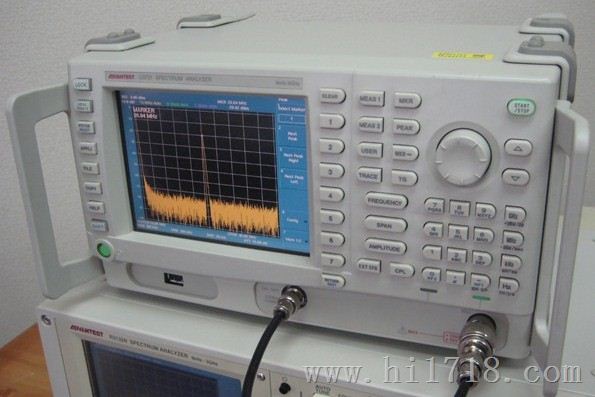

U3751 频谱分析仪
特点： ●频率范围：9kHz - 8GHz ●输入电平：+30dBm ●分辨率带宽：100Hz - 3MHz ●体积小，重量轻（5.6公斤），测量速度快 ●标准配置提供大量的测试功能 ●良好的性价比 ●标准接口：GPIB，USB，VGA，LAN，Audio 技术指标：
| 频率 | ||||
| 频率范围 | 9kHz - 8GHz | |||
| 频带 | 频带 | 带宽 | ||
| 9kHz - 3.1GHz | 0 | |||
| 3.0GHz - 8GHz | 1 | |||
| 前置放大器 | 10MHz - 8GHz | |||
| 频率计 | ||||
| 分辨率 | 1Hz - 1kHz （RBW<100kHz，输入信号电平>-50dBm，CW和single signal） | |||
| 频率基准精度 | ||||
| 稳定度 | ±2×10-6/年 ±2.5×10-6（0℃～50℃） | |||
| 频宽 | ||||
| 范围 | 5kHz - 8GHz，0Hz（零频宽）； OPT.70：1kHz - 8GHz，0Hz（零频宽） | |||
| 精度 | <±1% | |||
| 残留FM（零频宽） | <60Hzp-p/100ms（internal frequency reference） | |||
| 频谱纯度 | -85dBc/Hz（10kHz偏置），频宽<200kHz | |||
| 分辨率带宽 | ||||
| 范围 | 100Hz - 3MHz（1-3步进）； OPT.70：30Hz - 3MHz（1-3步进） | |||
| RBW精度 | ±12% | |||
| 视频带宽 | 10Hz - 3MHz（1-3步进） | |||
| 振幅 | ||||
| 测量范围 | 噪声电平至+30dBm； OPT.15：噪声电平至134dBμV | |||
| 输入电平 （输入衰减≥10dB） | 前置放大器OFF：+30dBm；OPT.15：134dBμV 前置放大器ON：+13dBm；OPT.15：120dBμV ±15VDCmax | |||
| 输入衰减范围 | 0 - 50dB（10dB步进） | |||
| 显示档位 | 100，50，20，10，5dB，Linear | |||
| 单位 | dBm，dBmV，dBμV，dBμVemf，dBpW，W，V | |||
| 参考电平范围 | -140至+40dBm；OPT.15：-31.2至148.8dBμV | |||
| 检波器 | Normal，Posi-peak，Nega-peak，Sample，RMS，and Average | |||
| 校准信号 | ||||
| 频率 | 20MHz | |||
| 电平 | -20dBm（75Ω，OPT.15） | |||
| 精度 | ±0.3dB；OPT.15：±0.3dB | |||
| 刻度显示精度 | ||||
| 对数 | ±0.5 dB /10dB ±0.5 dB /80dB ±0.2 dB /1dB | |||
| 电平测量精度 | 校正后，前置放大器OFF 温度范围：20℃ - 30℃ 输入衰减：10dB；REF：0dBm 输入信号电平：-10dBm至-50dBm ±1.5 dB（9kHz - 10MHz） ±0.8 dB（10MHz - 3.1GHz） ±1.0 dB（3.1GHz - 8GHz） OPT.15： REF：108.8dBμV 输入信号电平：98.8至-58.8dBμV ±2.1dB（9kHz - 2.2 GHz） ±0.9 dB（10MHz - 2.2 GHz） | |||
| 扫描 | ||||
| 扫描时间 | 20ms - 1000s（spectrum mode），50μs - 1000s（零频宽） | |||
| 扫描精度 | <±2%（零频宽） | |||
| 触发模式 | FREE，RUN，VIDEO，EXT，IF | |||
| 扫描模式 | CONTINUOUS，SINGLE，GATED | |||
| 动态范围 | ||||
| 平均噪声电平 | REF电平：<-45dBm，OPT.15：63.8dBμV RBW：100Hz | |||
| 前置放大器OFF | 频率：10MHz - 8GHz -123dBm+2f（GHz）dB（f≤3.1GHz） -122dBm+1f（GHz）dB（f≥3GHz） | |||
| 前置放大器ON | -138dBm+3f（GHz）dB（f≤3.1GHz） -139dBm+1.3f（GHz）dB（f≥3GHz） | |||
| 1dB增益压缩 | 频率＞20MHz | |||
| 前置放大器OFF | >-8dBm | |||
| 前置放大器ON | >-25dBm | |||
| 2次谐波 | 前置放大器OFF | 频率范围 | 混频输入 | |
| <-70dBc | f>200MHz | -40dBm | ||
| <-75dBc typ | f>300MHz | -30dBm | ||
| 2信号3阶交调 | ＜-50dBc（频率：10MHz - 8GHz，前置放大OFF，混频输入-20dBm，离调：＞200kHz） | |||
